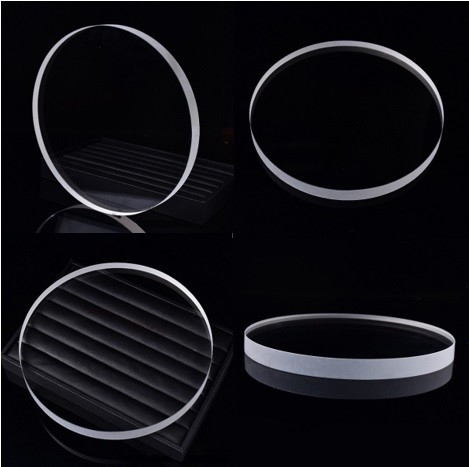

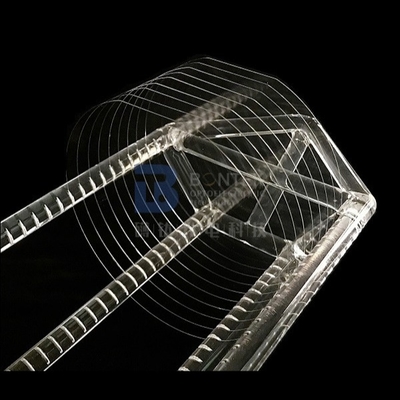

غير متبلور المرحلة تنصهر رقاقة السيليكا
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | السيليكا المنصهر ، الكوارتز المنصهر |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |

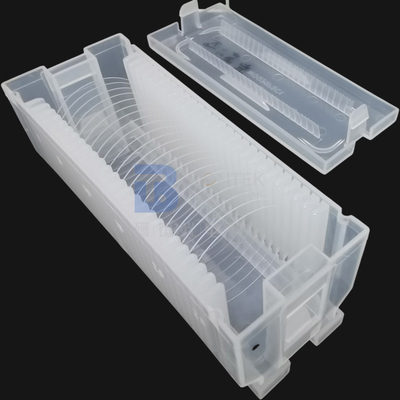

| تفاصيل التغليف: | عبوة كاسيت / جرة ، مختومة بالفاكوم |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 20000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | ويفر السيليكا المنصهر | بنية: | المرحلة غير المتبلورة |
|---|---|---|---|
| قطر الدائرة: | 50.8 مم ، 76.2 مم ، 100 مم ، 150 مم | سماكة: | 0.375 مم ، 0.525 مم ، 0.675 مم |
| اعوجاج: | <40 ميكرومتر ، <70 ميكرومتر | قوس: | ± 30 ميكرومتر ، ± 40 ميكرومتر |
| TTV: | <5um ، <10um | نطاق: | الأشعة تحت الحمراء إلى فوق البنفسجية |
| إبراز: | رقائق زجاجية خاصة,رقاقة سيليكا مخصصة,رقائق زجاجية مصنعة |
||
منتوج وصف
ملفق مخصصرقائق زجاجية خاصة مع تقرير فحص انحناء القوس من TTV
BonTekتوفير مجموعة مختارة من رقائق الزجاج المتخصصة التي يمكن تصنيعها حسب الطلب للوصول إلى متطلبات التطبيق المحددة الخاصة بك.
- زجاج Corning ®Gorilla® - هذا زجاج من الألومنيوم والسيليكون ، وهو أكثر مقاومة من الناحية الميكانيكية والكيميائية من الركائز الزجاجية الأخرى.
- Borofloat® - لديه قوة ميكانيكية جيدة ومقاومة حرارية وكيميائية ودرجة عالية من الشفافية.
- البورسليكات - المكونات الأساسية لزجاج البورسليكات هي السيليكا وأكسيد البورون اللذان يوفران معامل تمدد حراري منخفضًا للغاية ، مما يؤدي إلى أن يكون الزجاج أكثر مقاومة للصدمات الحرارية من الركائز الزجاجية القياسية الأخرى.
- الصودا - الجير - المعروف أيضًا باسم زجاج الصودا والجير والسيليكا ، يمكن تقويته كيميائيًا من أجل زيادة قوته الميكانيكية أو يمكن تقويته / تلطيفه بالحرارة لزيادة الصدمة الحرارية والمقاومة والقوة الميكانيكية.إنه أحد أكثر أنواع الزجاج شيوعًا في العالم.
- Eagle XG® - المقاومة الكيميائية الجيدة والسطح الأملس والكثافة المنخفضة هي العوامل الرئيسية التي تميز هذا النوع من الزجاج.
|
تخصيص |
3 " |
4 " |
5 " |
6 بوصة |
8 بوصة |
12 بوصة |
|
قطر الدائرة |
76.2 ملم |
100 ملم |
125 ملم |
150 ملم |
200 ملم |
300 ملم |
|
تول (±) |
<0.1 ~ 0.25 ملم |
|||||
|
سماكة |
> 0.10 مم |
> 0.10 مم |
> 0.30 مم |
> 0.30 مم |
> 0.30 مم |
> 0.50 مم |
|
شقة أساسية |
22 ملم |
32.5 ملم |
42.5 ملم |
57.5 ملم الشق |
الشق |
الشق |
|
TTV |
<8 ميكرومتر |
<10 ميكرومتر |
<15 ميكرومتر |
<20 ميكرومتر |
<30 ميكرومتر |
<30 ميكرومتر |
|
قوس |
± 20 ميكرومتر |
± 25 ميكرومتر |
± 40 ميكرومتر |
± 40 ميكرومتر |
± 60 ميكرومتر |
± 60 ميكرومتر |
|
اعوجاج |
<30 ميكرومتر |
<40 ميكرومتر |
<50 ميكرومتر |
<50 ميكرومتر |
<60 ميكرومتر |
<60 ميكرومتر |
|
PLTV (أقل من 0.5 ميكرومتر) |
≥95٪ (5 مم * 5 مم) |
|||||
|
النفاذية |
خيار الأشعة فوق البنفسجية أو البصرية أو الأشعة تحت الحمراء أو المخصصة |
|||||
|
تقريب الحافة |
متوافق مع معيار SEMI M1.2 / راجع IEC62276 |
|||||
|
مادة |
السيليكا المنصهرة (الكوارتز المنصهر) JGS1 ، JGS2 ، JGS3 |
|
قطر الدائرة |
100 +/- 0.1 ملم |
|
سماكة |
500 +/- 25 ميكرومتر |
|
شقة أساسية |
32.5 +/- 2.0 ملم |
|
سطح |
ضعف الجانب مصقول (DSP) خشونة السطح Ra <1 نانومتر |
|
م / د |
40/20 |
|
TTV |
<10 أم |
|
حافة |
مع شطبة ، شكل C. |
|
مادة |
33 |
|
كثافة (@ 25 درجة مئوية / 77 درجة فهرنهايت) |
2.23 جم / سم 3 |
|
معامل المرونة |
63 k نيوتن / مم 2 |
|
صلابة Knoop HK 0.1 / 20 |
480 |
|
نسبة بواسون |
0.2 |
|
ثابت عازل (@ 1 ميجا هرتز & 25 درجة مئوية) |
4.6 |
|
فقدان الظل (@ 1 ميغاهرتز و 25 درجة مئوية) |
37 × 10-4 |
|
قوة عازلة (@ 50 هرتز و 25 درجة مئوية) |
16 كيلو فولت / مم |
|
معامل الانكسار (nd) |
1.472 |
|
تشتت (nF - nC) |
71.9 × 10-4 |
|
مادة |
ب 270 ط |
|
أبعاد |
406 مم × 258 مم ، 840 مم × 800-920 مم ، |
|
1680 مم × 800-920 مم (16.0 بوصة × 10.1 ، 33 بوصة × 31.5 - 36.2 بوصة ، 66.1 بوصة × 31.5 - 36.2 بوصة) تنسيقات أخرى عند الطلب |
|
|
سماكات قياسية |
0.9 ، 1.0 ، 1.1 ، 1.35 ، 1.65 ، 2.0 ، 2.5 ، 3.0 ، 3.5 ، 5.0 ملم |
|
نفاذية مضيئة τvD65 (د = 2.0 مم) |
91.70٪ |
|
معامل التمدد الحراري الخطي المتوسط α (20 درجة مئوية ، 300 درجة مئوية) |
9.4 × 10 ^ –6 K – 1 |
|
درجة حرارة التحول Tg |
536 درجة مئوية |
|
ثابت عازل εr عند 1 ميجا هرتز |
7.0 |
|
معامل الانكسار nD |
1.5229 |
|
الكثافة ρ |
2.56 جم / سم 3 |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في علبة كرتون مناسبة مملوءة بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ:بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة والتعاون طويل الأمد.المناقشة وجهاً لوجه هو ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
