قطع مخصصة ويفر كريستال كوارتز واحد
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:14001 |
| رقم الموديل: | الكوارتز الكريستال الأحادي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حزمة فيلم ، فراغ مختومة |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 800000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | الكوارتز الكريستال الأحادي | نوع القطع: | X ، Y ، Z ، AT ، SC ، ST |
|---|---|---|---|
| سطح: | البولندية ، اللفة ، الحفر | طلب: | SAW ، كهرضغطية ، Bulkwave |
| وضع الاهتزاز: | وجه القص ، سمك القص | عامل الاقتران الكهروميكانيكي (ك): | 0.10 ~ 0.25 ك 2 /٪ |
| د 33: | 2.1 × 10 ^ -12 درجة مئوية / شمال | صلابة محمد: | 7 |
| إبراز: | قطع مخصصة بسكويت ويفر كريستال كوارتز أحادي,ويفر محفور,وفراغات ويفر كريستال كوارتز أحادية |
||
منتوج وصف
قطع مخصصة الفراغات الفردية رقائق الكوارتز الكريستال ل SAW والتطبيقات الكهرضغطية
BonTek هي شركة محترفة لتصنيع فراغات الكوارتز في جمهورية الصين الشعبية.المنتجات الرئيسية هي الكوارتز المقطوع على شكل SC و AT-cut و IT-cut و FCرقائقوالفراغات.أو يمكنك استخدام ملفاتغضبزاوية قياسية أو Eular.يتم استخدامها كركائز SAW أو نوافذ بصرية أو رقائق حاملة أو رقائق كبيرة الحجم لصنع جميع البلورات التجارية والعسكرية والمرشحات و OCXO و TCXO وما إلى ذلك.
تم تجهيز BonTek بـ QSC41L منEFGشركة في ألمانيا للقيام بمراقبة الزاوية.يمكن أن تعمل علىتخفيضات IT و SC و FCلقياس الزاوية والفرز.تبلغ سعتنا 800000 قطعة شهريًا عند قطع SC و 1 مليون شهريًا عند قطع AT في هذه اللحظة ، بما في ذلك جميع أنواع الأجزاء المحدبة بلانو مع أو بدون طلاء.
| منتج |
ويفر كريستال كوارتز أحادي |
||||
| Q- القيمة |
الحد الأدنى 1.8 × 10 ^ 6 ، 2.4 × 10 ^ 6 ، 3.0 × 10 ^ 6 (معايير IEC) |
||||
| تنمية الطفولة المبكرة |
2 / سم 2،10 / سم 2،30 / سم 2،100 / سم 2،300 / سم 2 Swept Quartz (معايير IEC) |
||||
| الادراج |
الصفوف Ia و Ib و I و II و III (معايير IEC) |
||||
| توجيه |
X ، Y ، Z ، AT ، ST ، BT ، CT ، ET ، DT ، GT ، NT ، FC ، SC ، IT ، إلخ. |
||||
| قطر الدائرة | 2 بوصة 50.8 ملم |
3 بوصة 76.2 ملم |
4 بوصة 100 ملم |
6 بوصة 150 ملم |
8 بوصات 200 ملم |
| تفاوت | ± 0.2 مم | ± 0.2 مم | ± 0.2 مم | ± 0.2 مم | ± 0.2 مم |
| سماكة تفاوت |
± 0.025 مم | ± 0.025 مم | ± 0.025 مم | ± 0.025 مم | ± 0.025 مم |
| بذرة | بدون بذور لأي قطع أو بالبذور |
بدون بذور لقطع Z. قطع أخرى بالبذور |
|||
| شقة أساسية | 16 ± 2 مم | 22 ± 2 مم | 32 ± 2 مم | 47.5 ± 2 مم 57.5 ± 2 مم |
57.5 ± 2 مم |
| الشق | - | - | - | 1 ~ 1.25 ملم 89 ~ 95 درجة |
1 ~ 1.25 ملم 89 ~ 95 درجة |
| م / د | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
| TTV | <1.5 ميكرومتر | <5 ميكرومتر | <5 ميكرومتر | <5 ميكرومتر | <5 ميكرومتر |
| PLTV | > 95٪ | > 95٪ | > 95٪ | > 95٪ | > 95٪ |
| اعوجاج | <9 ميكرون | <15 ميكرومتر | <30 ميكرومتر | <50 ميكرومتر | <70 ميكرومتر |
| قوس | <9 ميكرون | <15 ميكرومتر | <30 ميكرومتر | <40 ميكرومتر | <60 ميكرومتر |
| رع | <0.5 نانومتر | <1 نانومتر | <1 نانومتر | <1 نانومتر | <1 نانومتر |
| مادة | فراغات كريستال كوارتز أحادية (بيزو / درجة بصرية) |

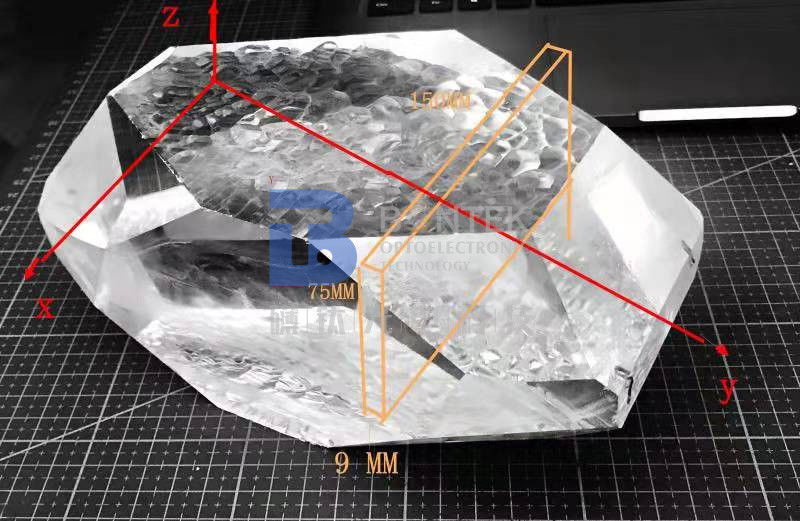

| قطعة الكريستال | شريط Z النقي ، شريط Y النقي ، كوارتز سحق |
| Q- القيمة الاصطناعية | الحد الأدنى 1.8 × 10 ^ 6 ، 2.4 × 10 ^ 6 ، 3.0 × 10 ^ 6 (معايير IEC) |
| كثافة قناة الحفر (ECD) | 2/سم2و10/ سم2و30/ سم2و100/ سم2و300/سم2； Swept Quartz (معايير IEC) |
| كثافة الادراج | الصفوف Ia و Ib و I و II و III (معايير IEC) |
| نوع القطع (الاتجاه) | AT ، BT ، CT ، ET ، DT ، GT ، NT ، FC ، SC ، IT ، AC ، BC ، ST ، TS ، MT ، NT RT ، LC ، إلخ. |
| زاوية التسامح (±) | زاوية ثيتا: ± 5 ، ± 10 ″ ، ± 15 ، ± 30 ″ ، ± 1 ، ± 2 ′ ، إلخ. |
| زاوية فاي: ± 5 ، ± 10 ′ ، ± 15 ، ± 30 ′ ، إلخ. | |
| حجم الفراغ المستدير | من 3.0 مم إلى 50.80 مم (مع مسطح) / 2 بوصة ، 3 بوصة ، 4 بوصة ، 5 بوصة ، 6 بوصة و 8 بوصة (رقائق) |
| الحجم لمربع فارغ | 1.6 × 1.6 مم 41 × 48 مم أو حجم أكبر |
| الحجم لـ SMD فارغ | 1.2x2.4mm أعلاه حسب خيار العميل |
| تفاوت الحجم (±) | ± 0.01 مم ، ± 0.005 مم ، ± 0.0005 مم ، |
| التردد / السماكة | 1 ميجاهرتز حتى 54 ميجاهرتز لأساسيات AT-Cut ؛تصل إلى 70 ميجا هرتز بالحفر |
| الشقة | حسب الطلب (مسطح عمودي على المحور X ضمن ± 10 درجة) |
| تشطيبات السطح | # 1000 (9 ش) ؛# 2000 (7 ش) ؛# 3000 (5u) ؛# 4000 (3u) (SiC) ؛مصقول (أكسيد السيريوم) & محفور Std |
| مغالاة | الأساسي ، النغمة الثالثة (الثالثة) ، النغمة الخامسة (الخامسة) |
| الكنتور (° انكساري) | بلانو محدب: 0.5 درجة انكساري ～ 10 درجة انكساري ；ثنائي التحدب: 10 درجة انكساري ～ 15 درجة انكساري |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ: نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ: نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ: نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ: منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في علبة كرتون مناسبة مملوءة بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ: بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة والتعاون طويل الأمد.المناقشة وجهاً لوجه هو ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
