رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية

رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية

تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: BonTek
إصدار الشهادات: ISO:9001, ISO:14001
رقم الموديل: ليثيوم نيوبات (LiNbO3)

شروط الدفع والشحن:

الحد الأدنى لكمية: 2 قطعة
الأسعار: negotiable
تفاصيل التغليف: عبوة كاسيت / جرة ، مختومة بالفاكوم
وقت التسليم: 1-4 أسابيع
شروط الدفع: تي / ت
القدرة على العرض: 10000 قطعة / شهر
افضل سعر اتصل

معلومات تفصيلية

مادة: ويفر LiNbO3 درجة: شاهد، بصري
قطر الدائرة: 8 بوصات توجيه: Z- قص ، 128Y- قطع
سماكة: 350um ، 500um ، 1000um سطح: DSP ، SSP
خشونة: رع <1 نانومتر طلب: مرشح SAW ، محول بالموجات فوق الصوتية
إبراز:

ويفر 8 بوصة LiNbO3

,

رقاقة SAW ليثيوم نيوبات

,

رقاقة LiNbO3 البصرية

منتوج وصف

رقاقات LiNbO3 ذات قطر كبير 8 بوصات 128 درجة مقطوعة بشكل Y وقص على شكل Z لأجهزة الموجات الصوتية السطحية



ليثيوم نيوبات (LiNbO3)عبارة عن بلور شفاف عديم اللون أو مصفر قليلاً ، بهيكل سداسي R3C ، كثافة 4.64 × 10 ^ 3 كجم / م 3 ، صلابة موس من 5 ~ 5.5 ، نقطة انصهار 1253 ℃ ، درجة حرارة كوري عند 1210 ℃.الكريستال أحادي نيوبات الليثيوم هو نوع من الحديد الكهروضوئي مع معامل اقتران كهروميكانيكي مرتفع وخسارة انتشار منخفضة ، والتي يمكن استخدامها لصنع أجهزة الموجات الصوتية السطحية (SAW) بعرض نطاق يصل إلى 50٪.ترتبط خصائص الموجة الصوتية السطحية (SAW) للمواد البلورية المفردة LiNbO3 ارتباطًا وثيقًا بتوجيهها واتجاه انتشارها.وفقًا لزاوية القطع المختلفة واتجاه الانتشار ، تبلغ سرعة انتشار SAW 3400 ~ 4000m / s ، ومعامل الاقتران الكهروميكانيكي هو 0٪ ~ 5.6٪ ، ومعامل درجة الحرارة هو -1.1 ~ -95.6 (10 ^ -6 / ℃) .



هدف التنمية ليثيوم نيوبات (LiNbO3) نظرًا لأن الجيل التالي من SAW والمواد البصرية هو دائمًا لإنتاج رقائق ذات قطر أكبر لتلبية متطلبات الشركة المصنعة.يرى BonTek الاتجاه ويشارك القيمة ، ويقدم8 بوصات رقائق LN لـ 128 ° Y- قطع و قطع Zو 6 بوصة رقائق LN لـ كل الزوايا المقطوعة!

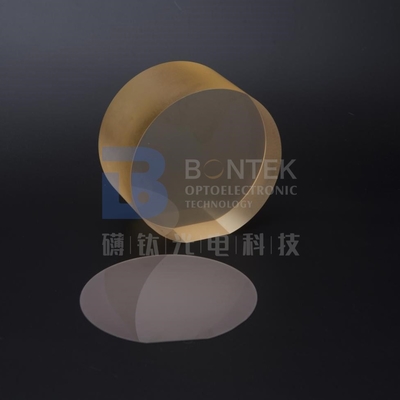

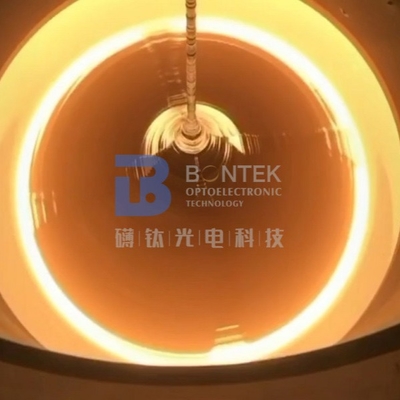

رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية 0رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية 1رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية 2



مادة

8 "ليثيوم نيوبات رقاقة

توجيه

قطع Z أو Y128 °

صقل الأسطح

تلميع جانب واحد أو مزدوج

(DLP / SLP / SSP / DSP كلها متوفرة)

سماكة

0.35 مم ، 0.50 مم ، 1.00 مم

TTV

<5 ميكرومتر

ينحني

± 40 ميكرومتر

اعوجاج

<80 ميكرومتر

شقق الاتجاه

الشق شبه القياسي

الجانب المصقول رع

خشونة رع <10 أ

معايير الجانب الخلفي

خشونة رع: 0.5-1.0 ميكرومتر GC # 1000

تقريب الحافة

متوافق مع معيار SEMI M1.2 / راجع IEC62276



هيكل بلوري

ثلاثي الزوايا ، مجموعة الفضاء R3c ، مجموعة النقاط 3 م

نقطة الانصهار

1253

صلابة موس

5

كثافة

4.64 جم / سم3

إيمان

لا أحد

التجانس البصري

~ 5x10-5/سم

نطاق الشفافية

420-5200 نانومتر

معامل الامتصاص

~ 0.1٪ / سم @ 1064nm

مؤشرات الانكسار

@ 1064nm

نه= 2.146 ، نا=2.220@1300nm

نه= 2.156 ، نا=2.232@1064nm

نه= 2.203 ، نا=2.286@632.8 نانومتر

معاملات التمدد الحراري (عند 25 )

//a،2.0x10-6

//a،2.2x10-6

معاملات التوصيل الحراري

38 واط / م / كلفن عند 25 درجة مئوية

المعاملات الحرارية الضوئية

dnا/dT = - 0.874 × 10-6/ ك عند 1.4 ميكرومتر

dnه/ dT = 39.073 × 10-6/ ك عند 1.4 ميكرومتر

معادلات سيلمير

(λ في ميكرومتر)

نا2= 4.9048 + 0.11768 / (λ2-0.04750) -0.027169λ2

نه2= 4.5820 + 0.099169 / (λ2-0.04443) -0.02195λ2



رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية 3



رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية 4





أسئلة وأجوبة:



  1. س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟

أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.



  1. س: هل يمكنك قبول تخصيص المنتج؟

أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.



  1. س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟

أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.



  1. س: كيف تضمن حصولنا على ما نريده بأمان؟

أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في علبة كرتون مناسبة مملوءة بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.



  1. س: هل يمكننا زيارة المصنع الخاص بك؟

أ:بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة والتعاون طويل الأمد.المناقشة وجهاً لوجه هو ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا ​​في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.





فحص القبول

رقاقة 8 بوصة LiNbO3 128 درجة مقطوعة بشكل Y و Z-cut لأجهزة الموجات الصوتية السطحية 5



  • المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.



  • بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.

  • يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.



  • إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
