رقاقة Dia 6 '' 8 '' LiNbO3 128 درجة Y Z-cut لأجهزة الموجات الصوتية السطحية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | ليثيوم نيوبات (LiNbO3) |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | Negotiable |

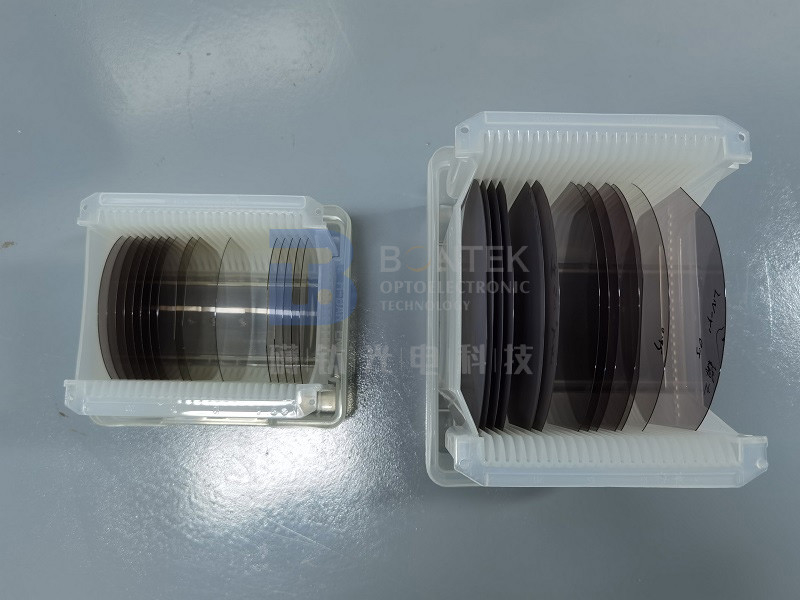

| تفاصيل التغليف: | عبوة كاسيت / جرة ، مختومة بالفاكوم |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| منتج: | ويفر LiNbO3 | نقاء: | شاهد، بصري |
|---|---|---|---|
| قطر الدائرة: | 6 بوصات ، 8 بوصات | توجيه: | Z- قص ، 128Y- قطع ، 64Y- قطع |
| سميك: | 350um ، 500um ، 1000um | صقل الأسطح: | DSP ، SSP |
| رع: | <1 نانومتر | يستخدم: | مرشح SAW ، محول بالموجات فوق الصوتية |
| تسليط الضوء: | 8 '' LiNbO3 رقاقة,رقاقة ضوئية ليثيوم نيوبات,6 بوصة LiNbO3 رقاقة |
||
منتوج وصف
رقائق كبيرة Dia 6 `` 8 '' LiNbO3 128 ° Y Z-cut لأجهزة الموجات الصوتية السطحية

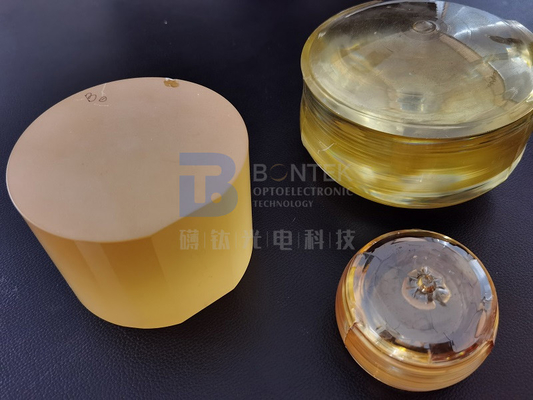

بلور أحادي الليثيوم (LiNbO3) عبارة عن بلورة حديدية كهربية ذات معامل اقتران كهروميكانيكي مرتفع وخسارة انتشار منخفضة ، والتي يمكن استخدامها لتصنيع أجهزة SAW بنطاق ترددي يصل إلى 50٪.ترتبط خصائص الموجة السطحية الصوتية للمواد البلورية أحادية الليثيوم niobate ارتباطًا وثيقًا بتوجيهها واتجاه انتشارها.وفقًا لزوايا القطع المختلفة واتجاهات الانتشار ، تبلغ سرعة انتشار المنشار 3400 ~ 4000 م / ث ، ومعامل الاقتران الكهروميكانيكي هو 0٪ ~ 5.6٪ ، ومعامل درجة الحرارة هو -1.1 ~ -95.6 (10 ^ -6 / ℃).
أكثر اتجاهات SAW استخدامًا هي YZ-cut و 128 ° Y-cut ، وهي الأنسب للإرسال التلفزيوني ومعالجة إشارة الاستقبال.يقال إن 128 ° Y-cut مع انتشار X لديها أدنى مستوى إشارة زائفة. يقدم BonTek8 بوصات رقائق LN لـ 128 ° Y- قطع و قطع Zو 6 بوصة رقائق LN لـ كل الزوايا المقطوعة!لدينا أيضًا تقنية تقليل LN و LN doping ، مثل MgO: LN ، Nd: Mg: LN ، Fe: LN.
|
مادة |
ويفر 6 و 8 بوصة LiNbO3 |
|
توجيه |
Z- قطع ، Y128 ° - قطع 8 '' X ، Y ، Z ، 36Y ، 64Y ، 128Y لمدة 6 بوصات |
|
صقل الأسطح |
تلميع جانب واحد أو مزدوج (DLP / SLP / SSP / DSP كلها متوفرة) |
|
سماكة |
0.35 مم ، 0.50 مم ، 1.00 مم |
|
TTV |
<5 ميكرومتر |
|
ينحني |
± 40 ميكرومتر |
|
اعوجاج |
<80 ميكرومتر |
|
شقق الاتجاه |
47.5 ملم أو 57.5 ملم لمدة 6 بوصات الشق شبه القياسي لـ 6 '' و 8 '' |
|
الجانب المصقول رع |
خشونة رع <10 أ |
|
معايير الجانب الخلفي |
خشونة رع: 0.5-1.0 ميكرومتر GC # 1000 |
|
تقريب الحافة |
متوافق مع معيار SEMI M1.2 / راجع IEC62276 |
|
هيكل بلوري |
ثلاثي الزوايا ، مجموعة الفضاء R3c ، مجموعة النقاط 3 م |
|
نقطة الانصهار |
1253 |
|
صلابة موس |
5 |
|
الكثافة (جم / سم3) |
4.64 |
|
إيمان |
لا أحد |
|
التجانس البصري |
~ 5x10-5/سم |
|
نطاق الشفافية |
420-5200 نانومتر |
|
معامل الامتصاص |
~ 0.1٪ / سم @ 1064nm |
|
مؤشرات الانكسار @ 1064nm |
نه= 2.146 ، نا=2.220@1300nm نه= 2.156 ، نا=2.232@1064nm نه= 2.203 ، نا=2.286@632.8 نانومتر |
|
معاملات التمدد الحراري (عند 25℃ ) |
//a،2.0x10-6/ك //a،2.2x10-6/ك |
|
معاملات التوصيل الحراري |
38 واط / م / كلفن عند 25 درجة مئوية |
|
المعاملات الحرارية الضوئية |
dnا/dT = - 0.874 × 10-6/ ك عند 1.4 ميكرومتر dnه/ dT = 39.073 × 10-6/ ك عند 1.4 ميكرومتر |
|
معادلات سيلمير (λ في ميكرومتر) |
نا2= 4.9048 + 0.11768 / (λ2-0.04750) -0.027169λ2 نه2= 4.5820 + 0.099169 / (λ2-0.04443) -0.02195λ2 |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في كرتون مناسب مملوء بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ:بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة وتعاون طويل الأمد.المناقشة وجهاً لوجه هي ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
