حجم مخصص ليثيوم نيوباتي رقاقة كهرضغطية توجيه حلقة Z-Cut 36Y-Cut
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | ليثيوم نيوبات (LiNbO3) |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | عبوة كاسيت / جرة ، مختومة بالفاكوم |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| منتج: | LiNbO3 حلقة كهرضغطية | درجة: | بصري / درجة SAW |
|---|---|---|---|
| توجيه: | X ، Z ، 36Y ، إلخ. | القطر الخارجي: | 5 مم ~ 150 مم |
| القطر الداخلي: | 2 مم ~ 100 مم | سماكة: | 0.35 / 0.50 / 1.00 / 2.00 ملم |
| سطح: | ضعف الجانب البولندية ، مزدوجة الجانب اللفة | رع الخشونة: | رع <1 نانومتر |
| تسليط الضوء: | رقاقة كهربائية انضغاطية على شكل حرف Z,رقاقة نيوبات ليثيوم بحجم مخصص,رقاقة كهرضغطية |
||
منتوج وصف

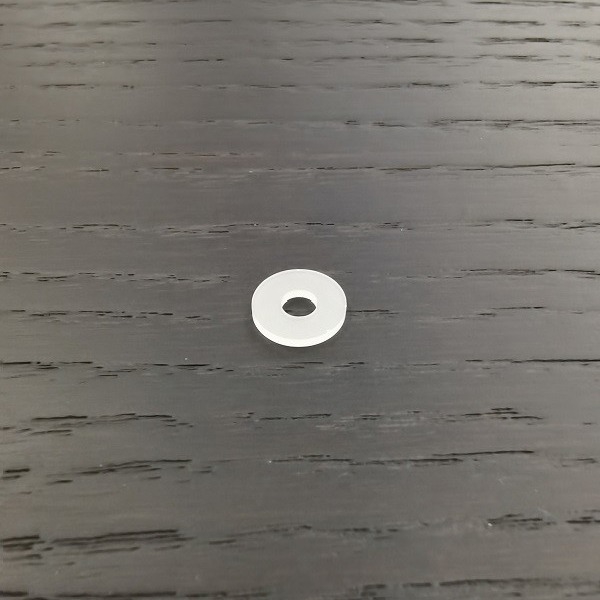

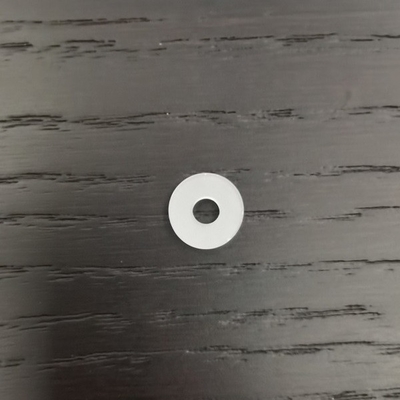

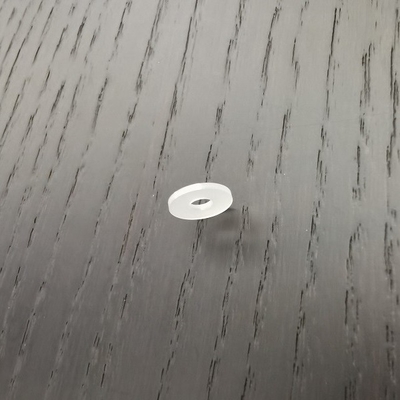

تخصيص حجم حلقة ويفر نيوبات الليثيوم كهرضغطية كهرضغطيةالاتجاه Z- قطع 36Y- قطع
تتميز بلورات الليثيوم niobate بمزايا المعامل الكهروضوئي العالي والنافذة الشفافة الضوئية العريضة والجودة البصرية العالية.الكريستال النيوباتي الليثيوم هو المادة المفضلة للتشكيل البصري وتعديل Q في نطاقات الأشعة تحت الحمراء القريبة والأشعة تحت الحمراء.بالنسبة للمُحَوِّل الكهربائي البصري ، تُظهر البلورة انكسار الانكسار المتبقي z-Cut الصفري المتبقي و X-Cut غير الصفري الانكسار المتبقي على طول اتجاه انتشار الضوء ، مع أقصى معامل كهربائي ضوئي فعال.بالنسبة لمفاتيح Q ، يتم قطع البلورة بشكل نموذجي على شكل حرف z ، مع عدم وجود انكسار متبقي وحقل كهربائي مستعرض يعمل في اتجاه انتشار الضوء.الحلقة الكهروإجهادية في LN لها عيب في معدلات التكرار العالية ، ولكن يمكن التغلب على هذا العيب إلى حد ما من خلال تصميم التخميد الكهرضغطية المناسب.
يمكن لـ BonTek تخصيص حلقة كهرضغطية كهرضغطية من نوع LiNbO3 أو Crystal Crystal لك.نصنع عشرات الآلاف من حلقات بيزو هذه لعدة شركات حول العالم على مدار العشرين عامًا الماضية.
|
مادة |
رقاقة LiNbO3 ، حلقة بيزو |
|
توجيه |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX أو حسب الطلب |
|
القطر الخارجي |
5 مم ~ 150 مم |
|
القطر الداخلي |
2 مم ~ 100 مم |
|
صقل الأسطح |
تلميع جانب واحد أو مزدوج (DLP / SLP / SSP / DSP كلها متوفرة) |
|
سماكة |
0.35 / 0.50 / 1.00 / 3.00 + مم |
|
TTV |
<1 ~ 5 ميكرومتر |
|
ينحني |
± (25 ميكرومتر ~ 40 ميكرومتر) |
|
اعوجاج |
<= 35 ميكرومتر |
| تنظيف
|
فئة 1000 غرفة نظيفة |
|
PLTV (أقل من 0.5 ميكرومتر) |
<1.5 ميكرومتر ≥98٪ (5 مم * 5 مم) مع 2 مم حافة مستبعدة |
|
حافة |
لا يتوافق مع SEMI M1.2@with GC800 #. منتظم عند كتابة C. |
|
الشقق |
متاح لكل طلب |
|
الجانب المصقول رع |
خشونة رع <= 5 أ |
|
معايير الجانب الخلفي |
خشونة رع: 0.5-1.0 ميكرومتر GC # 1000 |
|
تقريب الحافة |
متوافق مع معيار SEMI M1.2 / راجع IEC62276 |
|
شقوق ، علامات المنشار ، بقع |
لا أحد |
|
ناقل حركة |
0.32 - 5.2 ميكرومتر (سمك 6 مم) |
|
معامل الانكسار |
لا = 2.237 ، ني = 2.158 @ 633 نانومتر |
|
فقدان الانعكاس |
14.6٪ @ 633 نانومتر |
|
نقطة الانصهار (℃) |
1250 |
|
كثافة |
4.64ز / سم 3 |
|
صلابة موس |
5 |
|
معامل يونج |
170 جيجا |
|
معامل غير خطي |
d33 = 34.45 ، d31 = d15 = 5.95 ، d22 = 13.07 (pmv-1) |
|
معامل القص |
68 PGa |
|
معامل الحجم |
112 جيجا |
|
التمدد الحراري |
a11 = 15.4 × 10 ^ -6 / ك ، a33 = 7.5 × 10 ^ -6 / ك |
| مادة | فراغات كريستال كوارتز أحادية (بيزو / درجة بصرية) |
| Q- القيمة الاصطناعية | الحد الأدنى 1.8 × 10 ^ 6 ، 2.4 × 10 ^ 6 ، 3.0 × 10 ^ 6 (معايير IEC) |
| كثافة قناة الحفر (ECD) | 2/سم2و10/ سم2و30/ سم2و100/ سم2و300/سم2； Swept Quartz (معايير IEC) |
| كثافة الادراج | الصفوف Ia و Ib و I و II و III (معايير IEC) |
| زاوية القطع | X / Y / Z / AT32 ° / 33 ° / 35 ° / 36 ° / BT / ST42.75 ° إلخ. |
| القطر الخارجي | 3 مم ~ 200 مم |
| القطر الداخلي | 1 مم ~ 100 مم |
| سماكة | 0.1 مم ~ 10 مم |
| الاتجاه مسطح | كما هو مطلوب ، أو قلم رصاص ملحوظ |
| صقل الأسطح | ضعف الجانب ملفوف ، جانب مزدوج مصقول |
| الجانب المصقول رع | <0.5nm أو محددة حسب الطلب |
| معايير الجانب الخلفي | عام هو 0.2-0.5 ميكرومتر أو حسب الطلب |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في كرتون مناسب مملوء بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ:بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة وتعاون طويل الأمد.المناقشة وجهاً لوجه هي ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
