رقاقة Mg-Doped Stoichiometric LiTaO3 لتصميم محولات عالية الطاقة التردد
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | ليثيوم تانتالات (LiTaO3) |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |

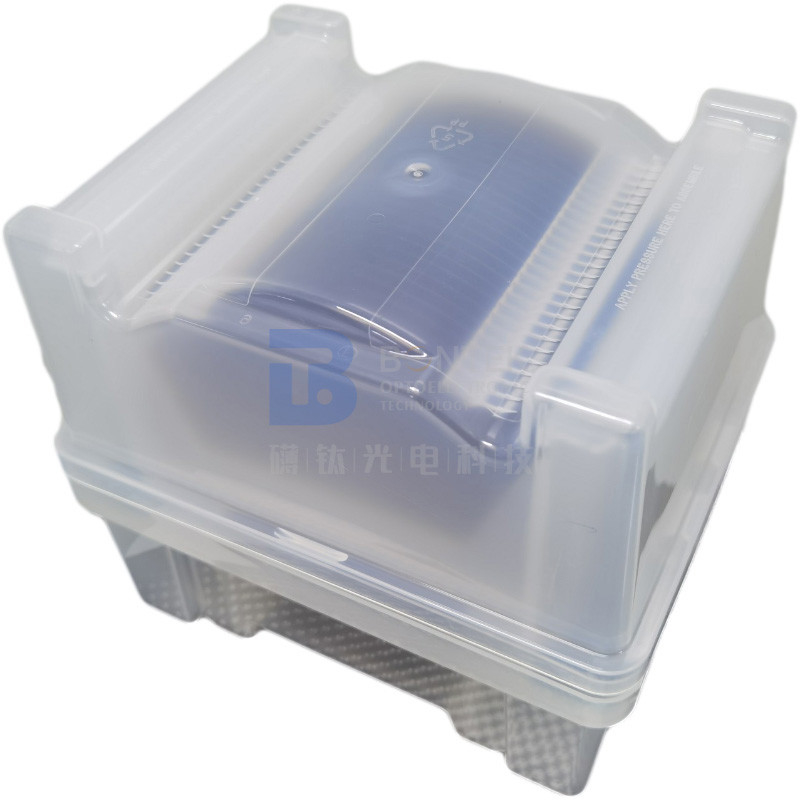

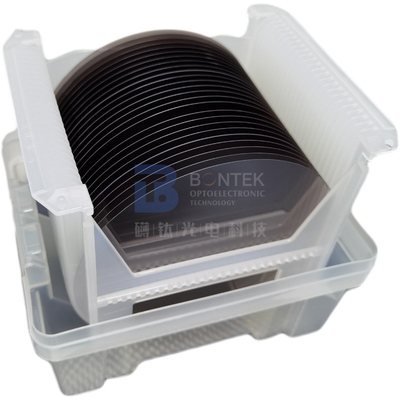

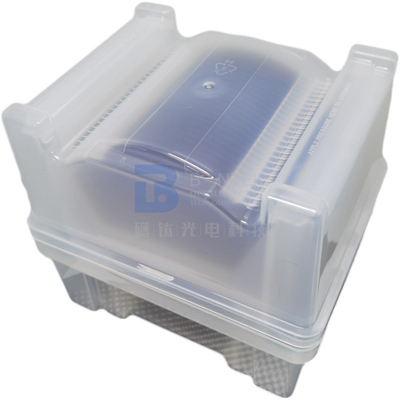

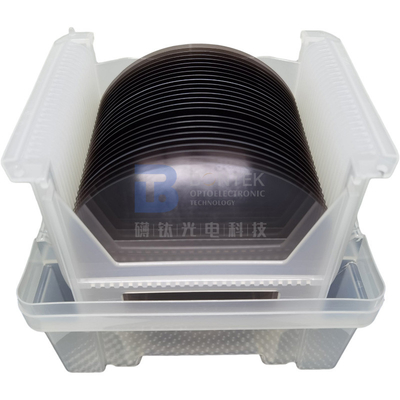

| تفاصيل التغليف: | عبوة كاسيت / جرة ، مختومة بالفاكوم |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 10000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | ويفر ليثيوم تنتاليت | نوع: | SAW الصف |
|---|---|---|---|
| يقطع: | قطع 42Y ، 36Y ، 28Y ، إلخ. | سطح: | DSP ، SSP ، اللفة |
| قطر الدائرة: | 3 بوصة ، 4 بوصة كما هو مطلوب | سماكة: | 0.35 مم ، 0.5 مم كما هو مطلوب |
| شقة أساسية: | 22 ± 2 مم ، 32 ± 2 مم ، إلخ. | يستخدم: | سوق الهاتف المحمول للاتصالات |
| إبراز: | رقاقة متكافئة LiTaO3 بسكويت ويفر 0.5 ملم مغلفن بالغرام,ويفر 36Y-cut LiTaO3,36Y-cut LiTaO3 Wafer |
||
منتوج وصف

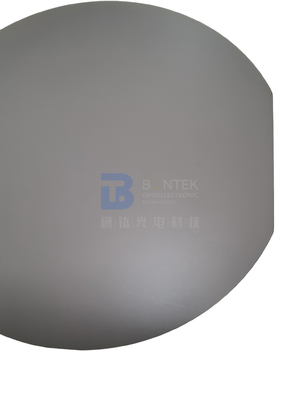

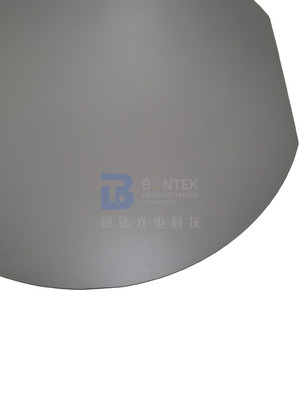

Mg-doped Stoichiometricرقاقة تانتاليت الليثيوم لتصميم محولات التردد عالية الطاقة
مادة Mg-doped lithium tantalate (SLT) هي مادة واعدة في توليد الطاقة العالية ، بسبب الموصلية الحرارية العالية.تعد دقة معادلة Sellmeier المعتمدة على درجة الحرارة لـ Mg-doped SLT مهمة لتصميم محولات تردد عالية الطاقة.نقترح معادلة Sellmeier المعتمدة على درجة الحرارة لمعامل الانكسار الاستثنائي 1.0 mol٪ Mg-doped SLT.تم تزويد المعادلة ببيانات مُقاسة في الجيل التوافقي الثاني شبه المطابق (QPM) من الدرجة الأولى (SHG) والتذبذب البصري البارامتي (OPO) مع كون أطوال الموجات الأساسية والمضخة 1.064 متر والبيانات المنشورة مسبقًا لـ SLT.تسمح لنا المعادلة بالتنبؤ بفترات QPM دقيقة في نطاق 0.5-4 متر من الطول الموجي وفي نطاق درجة حرارة 30-170 درجة مئوية.
|
قطر الدائرة |
76.2 ± 0.2 ملم |
100 ± 0.2 مم |
150 ± 0.2 مم |
|
شقة أساسية |
22 ± 1 مم |
32 ± 1 مم |
47.5 مم ، 57.5 مم ، حز |
|
توجيه |
36 ° Y ، 42 ° Y ، X-112 ° Y ، Y ، Z |
||
|
سماكة |
0.07 مم ~ 1.0 مم |
0.1 مم ~ 1.0 مم |
0.35 مم ~ 1.0 مم |
|
نوع السطح |
جانب واحد / مزدوج الجانب / مزدوج الجانب ملفوف |
||
|
TTV |
<1 ~ 5 ميكرومتر |
||
|
ينحني |
± (20 ميكرومتر ~ 40 ميكرومتر) |
||
|
اعوجاج |
<= 20 ميكرومتر ~ 50 ميكرومتر |
||
|
PLTV (<1.5 ميكرومتر) |
≥98٪ (5 مم * 5 مم) مع 2 مم حافة مستبعدة |
||
|
الجانب المصقول |
خشونة رع <= 5 أ |
||
|
المؤخر |
خشونة رع: 0.5-1.0 ميكرومتر ، GC # 1000 |
||
|
م / د |
20/10 ، 40/20 ، 60/40 |
||
|
حافة |
SEMI M1.2@with GC # 1000 عادي عند كتابة C |
||
|
شقوق ، علامات المنشار ، بقع |
لا أحد |
||
|
هيكل بلوري |
ثلاثي الزوايا ، مجموعة الفضاء R3c ، مجموعة النقاط 3 م |
|
معلمات الخلية |
أ = 5.154 درجة ، ج = 13.781 درجة |
|
نقطة الانصهار |
1650 |
|
كوري درجة الحرارة |
607 |
|
صلابة موس |
5.5 |
|
كثافة |
7.46 جم / سم 3 |
|
نطاق الإرسال |
400-4500 نانومتر |
|
المعاملات الكهروضوئية |
r33 = 30.4 مساءً / V. |
|
معامل الانكسار عند 632.8 نانومتر |
لا = 2.176 ، ني = 2.180 |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في كرتون مناسب مملوء بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
