رقائق كهربائية انضغاطية LGS Crystal لأجهزة استشعار SAW ذات درجة الحرارة العالية
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | ويفر لانكاسايت |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | عبوة كاسيت / جرة ، مختومة بالفاكوم |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 5000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | ويفر لانكاسايت | عامل اقتران الكهروميكانيكية: | 15.8 |
|---|---|---|---|
| تباعد التردد Δf ،٪: | 0.90 | قص ، A1: | 138.5 درجة ± 0.1 درجة |
| قص ، أ 2: | 26.7 درجة ± 0.1 درجة | قطر الدائرة: | 100 مم ± 0.25 مم |
| سماكة: | 0.5 مم ± 0.03 مم | SAW السرعة Vef: | (0º ، 140 º ، 25) 2756 م / ث |
| إبراز: | حساسات SAW LGS Crystal,رقاقات كهربائية انضغاطية 0.5 مم,كريستال LGS 100 مم |
||
منتوج وصف
رقائق لانكاسايت كهرضغطية من نوع LGSO Crystal لأجهزة استشعار SAW ذات درجة الحرارة العالية

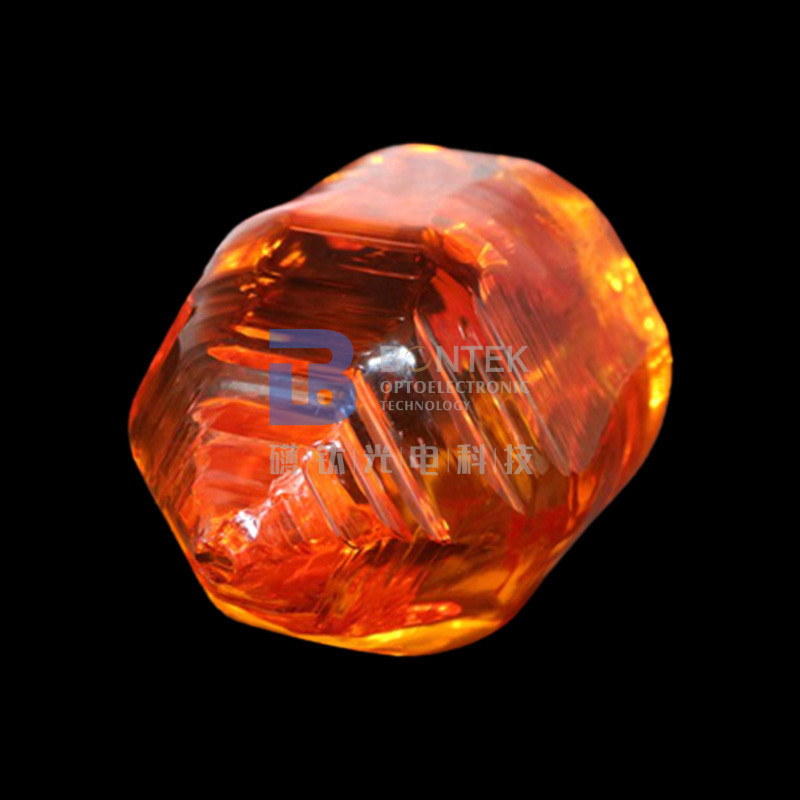

LGS Crystal عبارة عن بلور متعدد الوظائف.تم دراسة ودراسة التفاعل بين التأثير الكهروضوئي والدوران البصري في البلورة الوظيفية ، ويمكن استخدامه كبلورة كهروضوئية.
تعد وحداته الكهروإجهادية أكبر بثلاث مرات من وحدات الكوارتز.لذلك من المتوقع أن يكون معامل اقتران كهروميكانيكي مرتفع بشكل معتدل ، ويزيد عرض النطاق الترددي ، ويقلل من فقدان الإدراج.
ثانيًا ، سرعة طور SAW أقل من سرعة الكوارتز.نظرًا لأن عرض إصبع محولات الطاقة بين الأصابع (IDTs) لتوليد SAW يحدد الطول الموجي الصوتي ، فمن المحتمل أن يكون لأجهزة SAW الموجودة على ركائز من نوع CGG أحجام.
ثالثًا ، على عكس الكوارتز ، حيث يكون نطاق درجة حرارة التطبيق محدودًا بسبب انتقال الطور الهيكلي ، تُظهر البلورات استقرارًا هيكليًا حتى نقطة الانصهار.يوفر هذا فرصة لتطبيق SAW في درجات حرارة مرتفعة ، خاصة في أجهزة الاستشعار.
|
ويفر لانغاسايت ، YXIs / 0/140/25 |
تفاوت |
|
|
قص ، A1 |
138.5 درجة / 140 درجة |
± 0.1 درجة |
|
قص ، أ 2 |
26.7 درجة / 25 درجة |
± 0.1 درجة |
|
القطر د مم |
100 ملم |
± 0.25 ملم |
|
سمك T.mm |
0.50 مم |
± 0.03 مم |
|
مرجع شقة F1 ، مم |
32.0 مم |
± 2.50 مم |
|
ثانوية مسطحة F2 ، مم |
11.0 ملم |
± 2.00 ملم |
|
الجانب الامامي |
مصقول رع <1.0 نانومتر |
|
|
الجانب الخلفي |
ملفوف ، 0.4 أم <رع <0.6 ميكرومتر |
|
|
التسطيح |
<10 ميكرومتر |
|
|
خدوش ، شقوق ، تلوث ، أخرى (دمامل ، حفر ، قشر برتقال) |
لا توجد مثل هذه العيوب عن طريق الفحص البصري |
|
|
رقائق الحافة |
عمق شعاعي <0.5 مم: |
|
|
بلورات خصائص |
الكوارتز SiO2 | لانغاسايت La3Ga5SiO14 | رباعي الليثيوم Li2B4O7 | ليثيوم تنتاليت LiTaO3 |
|
عامل الربط الكهروميكانيكي K٪ (BAW) |
7.0 | 15.8 | 24.0 | 47.0 |
|
تباعد التردد Δf ،٪ |
0.25 | 0.90 | 4.00 | 7.00 |
|
عامل Q ، x103 |
100 | 50 | 10 | 2 |
|
معامل تردد درجة الحرارة TFC ، x10-6/ درجة مئوية |
0.5 | 1.6 | 6.0 | 4.0 |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في كرتون مناسب مملوء بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
