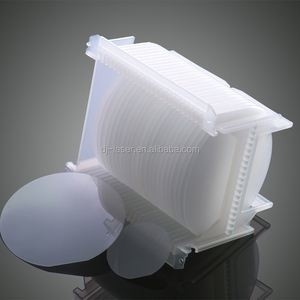

رقاقة ياقوت مخصصة تستخدم كنطاق الأشعة تحت الحمراء للنوافذ الليلية

التوجهات المتاحة:

محور C [0001]، محور R [1-102]، محور A [11-20]، محور M [10-10]، عشوائي

نوافذ الزهر / الفراغات

قطر / عرض:

25.0 - 250.0 ملم

التسامح

القياسية ± 2 درجة، خاصة إلى ± 0.1 درجة

سمك:

الحد الأدنى 015، أقصاه 120.0 ملم

ملء السطح:

كما تم قطعها، وطحنها بشكل دقيق، وضربها، وملمسها s/d 80/50، 60/40، 40/20، 20/10، 10/5، وفقًا لميل-0-13830A

جودة النهايات / الحواف:

أرض جيدة، 80/50.

أنابيب من الزعفر "مثلما نمت":

الأبعاد

قطر داخلي يصل إلى 50 ملم، سمك الجدار 0,5 - 4,0 ملم، طول الأنابيب 300-600 ملم

التوجيه

محور C في طول الأنابيب

أنابيب زعفرانية مطلية:

حتى 50 ملم قطر داخلي، سمك الجدار 0,5 - 3,0 ملم، طول الأنابيب 80-350 ملم

البلاطات:

قطر/عرض 5-220 ملم، سمك/طول 25 125 ملم

جودة السطح

كما قطع، النهايات / حافة جودة الماس قطع

نطاق الإرسال

0.17 إلى 5.5 ميكرون

مؤشر الانكسار

1.75449 (o) 1.74663 (e) عند 1.06 ميكرون

فقدان انعكاس

عند 1.06 ميكرون (سطحين) لأشعة أوك - 11.7٪ ؛ لأشعة إلكترونية - 14.2٪

مؤشر الامتصاص

0.3 × 10-3 سم-1 عند 2.4 ميكرون

dN/dT

13.7 × 10-6 عند 5.4 ميكرون

dn/dm = 0

1.5 ميكرون

الكثافة

3.97 غرام/سم³

نقطة الذوبان

2040 درجة

التوصيل الحراري

27.21 W/ ((m × K) عند 300 K

التوسع الحراري

5.6 × 10^-6/ K (محافظة على محور C) و 5.0 (محور C عمودي) × 10^-6/ ك

صلابة

2000 كيلوغرام/ملم²مع 2000g مدخل

القدرة الحرارية الخاصة

419 ج/ ((kg × K)

الثابت الكهربائي

11.5 (محور C المتوازي) 9.4 (محور C العمودي) عند 1MHz

وحدة يونغ (E)

335 ج.ب.أ.

نموذج القطع (G)

148.1 GPa

نموذج الحجم الكلي (K)

240 ج.ب.أ

معامل المرونة

ج₁₁= 496 C₁₂=164 C₁₃= 115
ج₃₃= 498 C₄₄=148

الحد المرونة الواضح

275 MPa (40,000 psi)

نسبة السمك

0.25
