رقاقة كوارتز كريستالية أحادية 100um لمسرع مذبذب بيزو لمرشح SAW
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | رقاقة كهرضغطية |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | عبوة كاسيت / جرة ، مختومة بالفاكوم |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 50000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| اسم: | رقاقة كهرضغطية | ديم.: | 3 بوصات ، 4 بوصات ، 6 بوصات |
|---|---|---|---|
| مواد: | الفا كوارتز | سماكة: | 100um up |
| مسطحة: | 22 مم ، 32.5 مم ، 47.5 مم ، 57.5 مم ، الشق | صقل الأسطح: | ضعف الجانب البولندية ، جانب واحد البولندية |
| يستخدم: | تطبيق الموجة الصوتية السطحية | رع: | <1 نانومتر ، <0.5 نانومتر |
| إبراز: | رقاقة كريستال كوارتز كهرضغطية,رقاقة كريستال كوارتز أحادية الفلتر,رقاقة بيزو أحادية كريستال كوارتز |
||
منتوج وصف

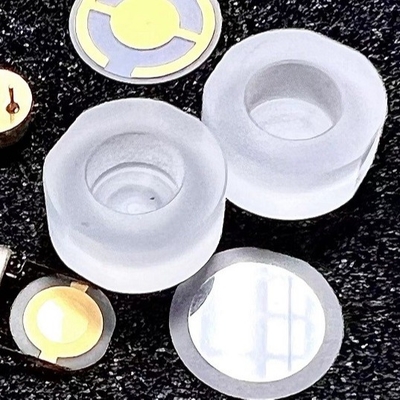

رقاقة الكوارتز الكريستالية الأحادية لمسرع الرنان المذبذب بيزو المرشح SAW
يُطلق على قطع رقاقة الكوارتز إلى اتجاه معين لمحور الإحداثيات البلورية نمط قطع رقاقة الكوارتز.نظرًا لتباين الخواص في بلورات الكوارتز ، تختلف الخصائص الكهربائية والحرارية لشرائح الكوارتز نظرًا لخصائصها المرنة المختلفة وخصائصها الكهروضغطية وخصائص درجة الحرارة.
هناك طريقتان للتعبير عن رمز القطع لبلور الكوارتز ، أحدهما هو تمثيل الرمز المنصوص عليه في معيار IRE ، والآخر هو تمثيل الرمز المخصص الخاص بكريستال الكوارتز.IRE (نوع القطع الموصوف بالرمز (XYZlWt) مع مجموعة من الأحرف والزاوية ، يُقال بثلاثة أحرف XYZ من أجل تمثيل سمك الشريحة وطولها على طول محور الموقع الأصلي ، مع t (سمك) ، l (الطول ) ، W (العرض) لتمثيل اتجاه الدوران ، قالت الزاوية عكس اتجاه عقارب الساعة إن علامة زائد وناقص تشير في اتجاه عقارب الساعة.
|
مواد |

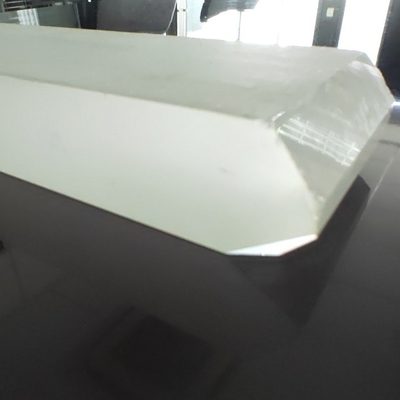

كريستال كوارتز كهرضغطية اصطناعي |
|||
|
زاوية القطع |
X / Y / Z / AT32 ° / 33 ° / 35 ° / 36 ° / BT / ST42.75 ° إلخ أو حسب الطلب |
|||
|
القطر / الحجم |
3 بوصة (76.2 ملم) |
4 بوصة (100 مم) |
6 بوصة (150 مم) |
8 بوصة (200 ملم) |
|
تول (±) |
<0.20 ملم |
|||
|
أنحف سمك |
0.08 مم مين أب |
0.10 مم مين أب |
0.20 ملم دقيقة |
0.35 مم دقيقة |
|
شقة أساسية |
22 ملم |
32 ملم |
42.5 ملم |
57.5 ملم أو الشق |
|
LTV (5 مم × 5 مم) |
<1.5 ميكرومتر |
|||
|
TTV |
<1.5 ~ 10 ميكرومتر |
|||
|
قَوس |
± 10 ~ ± 50 ميكرومتر |
|||
|
اعوجاج |
<10 ~ 40 ميكرومتر |
|||
|
PLTV (أقل من 0.5 ميكرومتر) |
≥95٪ (5 مم * 5 مم) |
|||
|
الاتجاه مسطح |
جميعها متوفرة |
|||
|
نوع السطح |
ملمع جانب واحد / ملمع مزدوج الجانب / ملفوف |
|||
|
الجانب المصقول رع |
<0.5nm أو محددة حسب الطلب |
|||
|
معايير الجانب الخلفي |
عام هو 0.2-0.5 ميكرومتر أو حسب الطلب |
|||
|
معايير الحافة |
R = 0.2 مم أو بولنوز |
|||
|
الممتلكات المادية |
تنمية الطفولة المبكرة |
أفضل من الدرجة الرابعة |
||
|
تضمين |
أفضل من الدرجة الثانية |
|||
|
Q- القيمة |
أفضل من الدرجة ج |
|||
|
معايير سطح البسكويت |
الجسيمات ￠> 0.3 ميكرومتر |
<= 30 |
||
|
خدش ، تقطيع |
لا أحد |
|||
|
خلل |
لا شقوق حافة ، خدوش ، علامات المنشار ، البقع |
|||
|
التعبئة والتغليف |

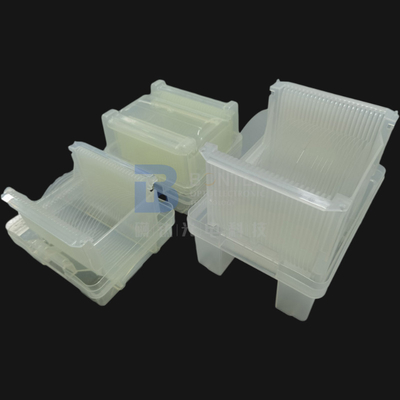

الكمية / صندوق ويفر |
25 قطعة لكل صندوق ، شبه قياسي |
||
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
