تفاصيل المنتج:

مكان المنشأ: الصين
اسم العلامة التجارية: BonTek
إصدار الشهادات: ISO:14001
رقم الموديل: الكوارتز الكريستال الأحادي

شروط الدفع والشحن:

الحد الأدنى لكمية: 10 قطع
الأسعار: negotiable
تفاصيل التغليف: كاسيت / جرة ، ضع في علبة مع رغوة البولي ايثيلين.
وقت التسليم: 1-4 أسابيع
شروط الدفع: تي / ت
القدرة على العرض: 200000 قطعة / شهر
افضل سعر اتصل

معلومات تفصيلية

منتج: كريستال كوارتز مثقف السماكة / التردد: 1 ميجا هرتز ~ 70 ميجا هرتز ، 0.2 ملم ، 0.35 ملم ، 0.5 ملم
توجيه: ST-cut ، AT-cut قطر الدائرة: Φ 3 بوصات ، 4 بوصات ، 6 بوصات
البعد: Φ8 مم ، 10 مم ; 20 × 20 مم إلخ. Ord: Fundamental; أساسي؛ 3rd Overtone; 3 overertone. 5th Overtone 5
سطح: البولندية ، اللفة ، الحفر انكساري: بلانو محدب: 0.5 انكساري ~ 10 انكساري ثنائي محدب: 10 انكساري ~ 15 انكساري
إبراز:

جولة الفراغات الكريستال الكوارتز قطع I

,

قطع بلورات الكوارتز قطع مخصصة في SC

,

الفراغات الكريستال الكوارتز دوران مزدوج

منتوج وصف

AT ST قطع الكوارتز الكريستال جولة الفراغات والرقاقة



تُظهر المواد الكهروإجهادية شحنة كهربائية ذات صلة اتجاهية عند تعرضها للضغط ، وعلى العكس من ذلك ، يؤدي تطبيق الشحنة الكهربائية إلى توليد قوة ذات صلة اتجاهية داخل المادة.سيؤدي تطبيق مجال كهربائي متناوب إلى اهتزاز المادة وبالتالي صدى ميكانيكي.يتم تحديد تواتر أي رنين ميكانيكي من خلال الأبعاد المادية للمادة ، و "زاوية القطع" فيما يتعلق بالمحور البلوري للبلورة البلورية الأحادية الأصلية ، ودرجة الحرارة المحيطة وأي تأثيرات تعديل للمكونات الميكانيكية أو الكهربائية المرتبطة بها.



تشمل خصائص الكوارتز المتبلور ثباته الكيميائي والميكانيكي العالي ومعامل درجة الحرارة المنخفضة ، مما يؤدي إلى تغيير طفيف في تردد الرنين لأي تغيير في درجة الحرارة المحيطة ، إلى جانب Q عالية جدًا عند الرنين.يحدث بشكل طبيعي وتم تنفيذ جميع الأعمال التجريبية المبكرة باستخدام الكوارتز الطبيعي المتبلور.





توجيه

AT ، SC ، IT ، ... ، إلخ

زاوية التسامح

زاوية ثيتا: ± 5 ″ ، ± 10 ، ± 15 ، ± 30 ″ ، ± 1 ′ ، ± 2 ، ... إلخ.

زاوية فاي: ± 5 ′ ، ± 10 ′ ، ± 15 ، ± 30 ، ... إلخ.

بحجم

دائري (3.0 ملم ~ 8 بوصة) / مربع (1.6 × 1.6 ملم ، 48 × 48 ملم أو أكبر) / SMD (1.2 × 2.4 ملم أعلاه)

التسامح الحجم

± 0.01 مم ، + / - 0.005 مم ، +/- 0.0005 مم ، حسب الحجم

تكرار

1 ميجا هرتز حتى 54 ميجا هرتز لأساسيات AT-Cut ؛تصل إلى 70 ميجا هرتز بالحفر

مسطحة

حسب الطلب: يجب أن تكون الشقة متعامدة مع المحور X في حدود ± 10 درجة

سطح

# 1000 (9 ش) ؛# 2000 (7 ش) ؛# 3000 (5u) ؛# 4000 (3u) (SiC) ؛مصقول (أكسيد السيريوم) & محفور Std

غلبه

أساسي؛النغمة الثالثة (الثالثة) ؛النغمة الخامسة (الخامسة)

انكساري

بلانو محدب: 0.5 انكساري ~ 10 انكساري ثنائي محدب: 10 انكساري ~ 15 انكساري



مواد

كريستال كوارتز مثقف

Q- القيمة

الحد الأدنى 1.8x10 ^ 6 ، 2.4x10 ^ 6 إلى 3.0x10 ^ 6 معايير IEC

تنمية الطفولة المبكرة

ماكس 2 / c㎡، 10 / c㎡، ماكس 30 / c㎡، ماكس 100 / c㎡، ماكس 300 / c㎡؛اكتسح الكوارتز

الادراج

الصفوف Ia ، Ib ، I ، II ، III

اجتاحت

شريط Z ، أو شريط Y ، أو الكوارتز المسحوق


في SC Round Cut Quartz Crystal Blankes IEEE Standard Single / Double Rotation for TCXO 0في SC Round Cut Quartz Crystal Blankes IEEE Standard Single / Double Rotation for TCXO 1في SC Round Cut Quartz Crystal Blankes IEEE Standard Single / Double Rotation for TCXO 2



في SC Round Cut Quartz Crystal Blankes IEEE Standard Single / Double Rotation for TCXO 3



في SC Round Cut Quartz Crystal Blankes IEEE Standard Single / Double Rotation for TCXO 4







فحص القبول

في SC Round Cut Quartz Crystal Blankes IEEE Standard Single / Double Rotation for TCXO 5

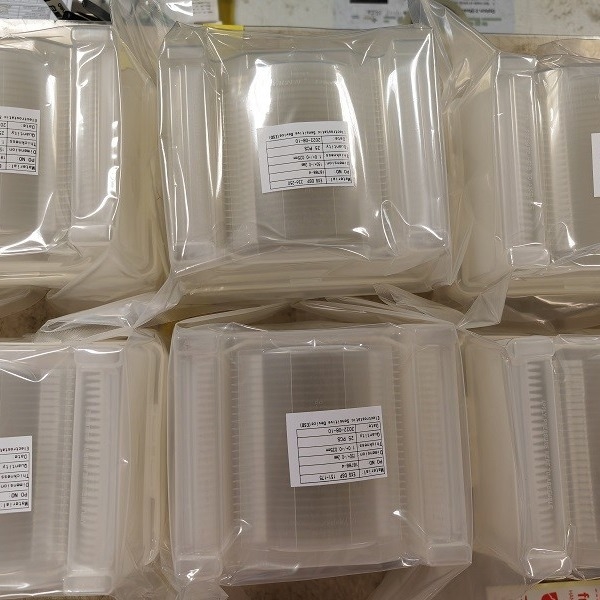

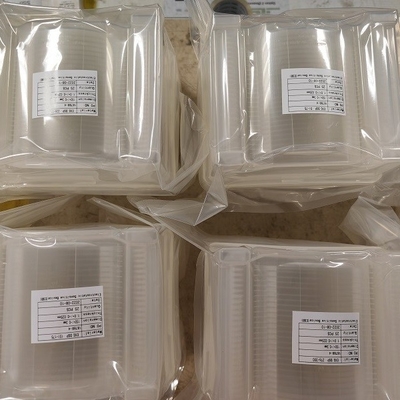

  • المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.



  • بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.

  • يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.



  • إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
