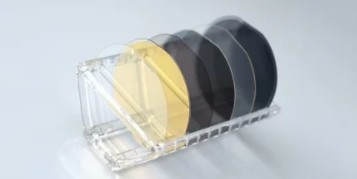

4 بوصات 6 بوصات LNOI رقائق للاتصالات الضوئية المدمجة والعالية الأداء
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CQT |
| إصدار الشهادات: | ISO:9001, ISO:14001 |
| رقم الموديل: | ويفر LNOI |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 10 قطع |
|---|---|
| الأسعار: | $2000/pc |
| تفاصيل التغليف: | حزمة كاسيت/ جرة، مغلقة تحت الفراغ |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 50000 قطعة/شهر |
|
معلومات تفصيلية |
|||
| المنتج: | LiNbO3 على عازل | قطرها: | 4 بوصات ، 6 بوصات |
|---|---|---|---|
| الطبقة العليا: | نيوبات الليثيوم | سمك أعلى: | 300 ~ 600 نانومتر |
| تشمس: | أكسيد حراري SiO2 | سمك التشمس: | 2000±15nm; 2000 ± 15 نانومتر ؛ 3000±50nm; 3000 ± 50 نانومتر ؛ 4700±10 |
| طبقة الدعم: | سي السيليكا تنصهر | التطبيق: | أدلة الموجات الضوئية وأدلة الميكروويف |
| إبراز: | 6 بوصات من رقائق الـ LNOI,رقائق اتصال بصرية عالية الأداء,رقائق LNOI المدمجة,High Performance Optical Communication LNOI Wafers,Compact LNOI Wafers |
||
منتوج وصف
4 بوصات 6-إنشرقائق LNOI الاختيار المثالي للاتصالات الضوئية المدمجة عالية الأداء
- نعمإحداث ثورة في الفوتونيكس مع رقائق LNOI ذات الخسائر المنخفضة للغاية- نعم
- نعممنصة ليثيوم نيوبات على عازل (LNOI) من الجيل التالي- نعم
إفتح أداءً غير مسبوق في الفوتونيات المتكاملة مع رقائقنا المتطورة لـ (إل إن أو آي) ، مصممة لخسائر بصرية منخفضة للغاية وخطأ سطح أقل من نانومتر.الجمع بين الأفلام الرقيقة لـ LiNbO3 مع الطبقات المدفونة لـ SiO2 المأكسدة حراريًا، وجباتنا تسلم> 30 مرة أعلى كفاءة غير خطيةمن بلورات السائل التقليدية، مع تمكين التصنيع المتوافق مع CMOS.
المزايا الرئيسية
✓ أداء EO الرائد: تحقيق >100 GHz عرض النطاق الترددي مع r33 >30 pm/V، مثالية لـ 800G/1.6T أجهزة الاستقبال المتماسكة.
✓ دقة جاهزة للكمية: تحديد الدورية المخصصة (PPLN) مع خطأ مجال < 5 نانومتر لتوليد الفوتونات المتشابكة.
✓ تصميم قوي: يتحمل > 10 ميجاوات / سم2 من الكثافة البصرية (معتمد من Telcordia GR-468).
الطلبات
▷ 5G / 6G وحدات EO ضيقة للغاية
▷ الدوائر الفوتونية الطوبولوجية والحوسبة البصرية
▷ محولات الترددات الكمية (C/L-band to telecom band)
▷ أجهزة الكشف الضوئي الليدار عالية الحساسية
المواصفات التقنية
• حجم الوافر: قطر 100/150 ملم (يمكن تخصيصه من 2 إلى 6 بوصة)
• LiNbO3 طبقة: X-cut / Z-cut ، سمك 300 ± 5 nm (المعيار)
• أكسيد مدفون: 1-3 μm SiO2، وجهد الانهيار > 200 V/μm
• الركيزة: المقاومة العالية Si (> 5 kΩ · cm)
| لوفر | |||
| الهيكل | LN / SiO2نعم | تقييم القيمة القصوى | < 1.5 ميكرومتر (55 ملم2) / 95% |
| قطرها | Φ100 ± 0.2 ملم | استبعاد الحافة | 5 ملم |
| سمك | 500 ± 20 ميكرومتر | اركبي | داخل 50 ميكرومتر |
| الطول المسطح الأساسي | 47.5 ± 2 ملم 57.5 ± 2 ملم |
تقليم الحافة | 2 ± 0.5 ملم |
| حفرة الوعاءات | نوع R | البيئة | (روث 2)0 |
| الطبقة LN العليا | |||
| متوسط السماكة | 400/600±10 nm | التوحيد | < 40nm @ 17 نقطة |
| مؤشر الانكسار | لا > 2.2800, ne < 2.2100 @ 633 nm | التوجيه | محور إكس ± 0.3° |
| الدرجة | البصرية | السطح Ra | < 0.5 نانومتر |
| العيوب | > 1 ملم لا يوجد 1 ملم في مجموع 300 |
التشطيب | لا شيء |
| الخدش | > 1 سم لا يوجد 1 سم في غضون 3 |
الشقة الرئيسية | عمودي على محور + Y ± 1 ° |
| العزل SiO2طبقة | |||
| متوسط السماكة | 2000nm ± 15nm 3000nm ± 50nm 4700nm ± 100nm | التوحيد | < ± 1٪ @ 17 نقطة |
| أسلوب رائع | أكسيد الحرارة | مؤشر الانكسار | 1.45-1.47 @ 633 nm |
| القالب | |||
| المواد | نعم | التوجيه | <100> ± 1 درجة |
| التوجه السطح الأول | < 110> ± 1 درجة | المقاومة | > 10 kΩ·cm |
| التلوث الخلفي | لا توجد بقع مرئية | الجانب الخلفي | حفر |
