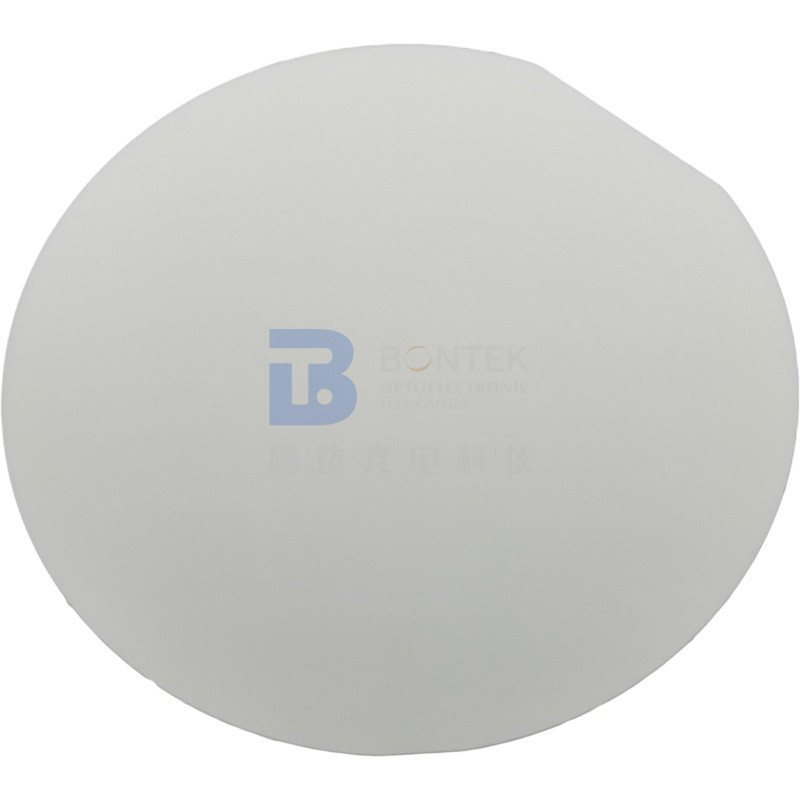

Φ100mm 0.5mm رقاقة كريستال كوارتز أحادية القطع على شكل حرف Y لمستشعر الضغط
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001 |
| رقم الموديل: | الكوارتز الكريستال الأحادي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | Negotiable |

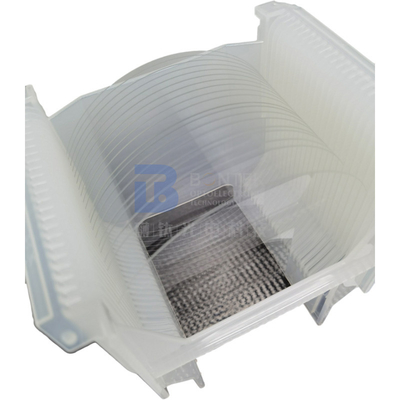

| تفاصيل التغليف: | كاسيت / جرة ، ضع في علبة مع رغوة البولي ايثيلين. |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 100000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | الكوارتز الكريستال الأحادي | بحجم: | ضياء 3 '' ، 4 '' أو Squard |
|---|---|---|---|
| توجيه: | X- قطع ، Y- قطع | سماكة: | 0.525 مم |
| سطح: | ضعف الجانب اللفة | يستخدم: | مقياس الضغط |
| رع: | 0.2um ~ 0.7um | بذرة: | مع البذور |
| تسليط الضوء: | رقاقة كريستال كوارتز أحادية 0.5 مم,رقاقة بلورية مفردة بقطع Y,رقاقة كريستال كوارتز أحادية X-cu |
||
منتوج وصف
Φ100mm 0.5mm سميكة واحدة كريستال كوارتز رقاقة X- قطع Y لمستشعر الضغط
كوارتز هو شكل بلوري من ثاني أكسيد السيليكون(SiO2).إنها مادة صلبة وهشة وشفافة بكثافة 2649 كجم / م 3 ونقطة انصهار 1750 درجة مئوية. الكوارتز غير قابل للذوبان في الأحماض العادية ، ولكنه قابل للذوبان في حمض الهيدروفلوريك وفي القلويات الساخنة.عند تسخين الكوارتز إلى 573 درجة مئوية ، يتغير شكله البلوري.يُعرف الشكل المستقر فوق درجة حرارة الانتقال هذه باسم الكوارتز العالي أوبيتا كوارتز، بينما يُعرف الشكل المستقر تحت 573 درجة مئوية باسم الكوارتز المنخفض أو ألفا الكوارتز.بالنسبة لتطبيقات الرنان ، فإن alpha-quartz هي فقط ذات الأهمية وما لم يُنص على خلاف ذلك ، يشير مصطلح الكوارتز في التكملة دائمًا إلى alpha-quartz.الكوارتز مادة طبيعية وفيرة ، ولكن يتطلب الأمر عمالة كبيرة لفصل الجودة الجيدة عن الكوارتز الطبيعي رديء الجودة.على الرغم من أن السيليكون (بشكل أساسي على شكل ثاني أكسيد ، وبشكل عام على شكل بلورات كوارتز صغيرة) يشتمل على ما يقرب من ثلث قشرة الأرض ، إلا أن الكوارتز الطبيعي بالحجم والجودة المناسبين للاستخدام في الأجهزة التي تستخدم خواصه الكهروضغطية ، تم العثور عليه بشكل أساسي في البرازيل.
| خصائص المواد النموذجية | |
| نقاء |
الصف البصري: 99.99٪ |
| هيكل بلوري ومعلمات شعرية |
سداسي الشكل أ = 4.914 Å ج = 5.405 Å |
| طريقة النمو |
الطريقة المائية الحرارية |
| صلابة |
7.0 موس |
| كثافة |
2.684 جم / سم3 |
| ميلت بوينت |
1750 درجة مئوية (نقطة انتقال المرحلة: 573.1 درجة مئوية) |
| حرارة نوعية |
0.18 كالوري / غرام |
| ثابت الكهروحرارية |
1200 مللي فولت / درجة مئوية @ 300 درجة مئوية |
| توصيل حراري |
0.0033 كال / سم / درجة مئوية |
| معامل التمدد الحراري (CTE) (x10 ^ -6 / K) |
عمودي على المحور Z: 13.71 بالتوازي مع المحور Z: 7.48 |
| معامل الانكسار |
1.544 |
|
قيمة Q السرعة الصوتية ، ثابت تردد SAW ، اقتران كهرضغطية BAW ، |
1.8 × 10 ^ 6 ؛2.4 × 10 ^ 6 ، 3.0 × 10 ^ 6 3160 (م / ث) 1661 (كيلوهرتز / مم) K2 (٪) BAW: 0.65 SAW: 0.14 |
| تضمين |
IEC الصف الثاني |
|
قطر الدائرة |
25.4 ملم ، 50.8 ملم ، 76.2 ملم ، 100.0 ملم |
|
تفاوت |
± 0.2 مم |
|
سماكة |
325um ، 500um ، 525um ، 675um |
|
تفاوت |
± 25 ميكرومتر |
|
توجيه |
X0° ، Y0 ° ، 35.15 ° Y ، 42.75 ° Y ، 52 ° Y ، Z + 2 ° |
|
تفاوت |
± 7 '، ± 15' ،± 30 ' |
|
TTV |
≤10um |
|
LTV |
≤2.0um في مساحة 5 × 5 مم |
|
PLTV |
≥95٪ (3 مم من الحافة مستبعدة) |
|
ينحني |
-25um ≤Bow≤ + 25um |
|
اعوجاج |
<30 ميكرومتر |
|
الجانب العلوي |
رع <1 نانومتر |
|
الجانب الخلفي |
GC # 1000 ملفوف ، 0.2 ميكرومتر 0.7 ميكرومتر |
|
بذرة |
مع البذور ، بدون بذور |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ: نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ: نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ: نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ: منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في علبة كرتون مناسبة مملوءة بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ: بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة والتعاون طويل الأمد.المناقشة وجهاً لوجه هو ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
