2 `` DSL بدون بذور أحادية كريستال كوارتز رقاقة X-Cut Y-Cut لأشباه الموصلات
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001 |
| رقم الموديل: | الكوارتز الكريستال الأحادي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | كاسيت / جرة ، ضع في علبة مع رغوة البولي ايثيلين. |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / تي ، ويسترن يونيون |
| القدرة على العرض: | 100000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | الكوارتز الكريستال الأحادي | بحجم: | 2 '' ، 3 '' ، 4 '' ، 6 '' ، 8 '' أو كما هو مطلوب |
|---|---|---|---|
| زاوية القطع: | X ، Y ، Z ، AT ، BT ، ST ، BT ، SC ، إلخ. | سماكة: | 0.08 مم - 10 مم |
| سطح: | صقل مزدوج الجانب ، تلميع جانب واحد ، حضن ، حفر | طلب: | التحكم في التردد / اختيار التردد / QMEMS |
| تسليط الضوء: | رقاقة الكوارتز الكريستالية الأحادية 2 بوصة,رقاقة أشباه الموصلات 10 مم,رقاقة الكوارتز الكريستالية الأحادية بدون بذور DSL |
||
منتوج وصف

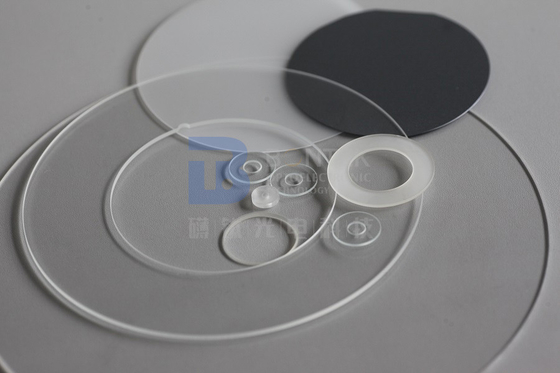

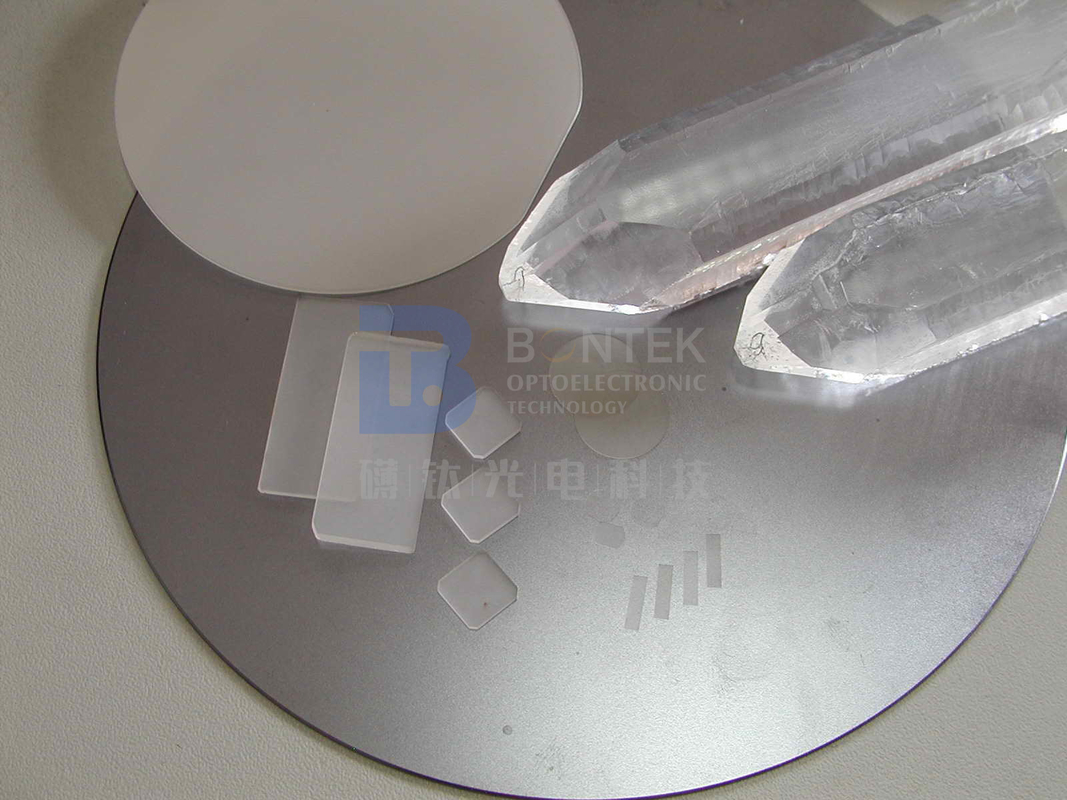

رقائق / الفراغات البلورية الأحادية مصنوعة من بلور الكوارتز الصناعي.له تأثير كهرضغطية جيد ويستخدم على نطاق واسع في التحكم في تردد التوقيت واختيار التردد و QMEMS.تشمل التطبيقات المتطورة VCXO و TCXO و OCXO
خصائص المواد
| مادة | بيزو / الصف البصري |
| Q- القيمة | 1.8 × 10 ^ 6 ، 2.4 × 10 ^ 6 إلى 3.0 × 10 ^ 6 معايير IEC |
| تنمية الطفولة المبكرة | حد أقصى 2 / سم²، 10 / سم²، 30 / سم² كحد أقصى، أقصى 100 / سم²، 300 / سم² كحد أقصى ؛اكتسح الكوارتز |
| كثافة الادراج | الصفوف Ia ، Ib ، I ، II ، III |
| اجتاحت | يتوفر كل من Pure Z و Y Bar ، مع أو بدون الكوارتز المسحوق |
قدرة المعالجة - الفراغات
| نوع التخفيضات (الاتجاه) | X ، Y ، Z ، AT ، BT ، CT ، ET ، DT ، GT ، NT ، FC ، SC ، IT ، AC ، BC ، ST ، TS MT ، NT RT ، LC ... إلخ |
| زاوية التسامح (±) | زاوية ثيتا: ± 5 ″و± 10 ″و± 15 ″و± 30و± 1 ، ± 2 ′ ، ... إلخ. |
| زاوية فاي: ± 5 ، ± 10 ، ± 15 ، ± 30 ، ...وإلخ. | |
| بحجم | مستدير (3.0 ملم~8 بوصة)/سكوير(1.6x1.6mm ~ 48x48mm أو أكبر)/SMD (1.2x2.4 ملم أعلاه) |
| تفاوت الحجم (±) | ± 0.01 مم ، + / - 0.005مم، +/- 0.0005 مم ، حسب الحجم |
| التردد / السماكة | 1 ميجا هرتز حتى 54 ميجا هرتز لأساسيات AT-Cut؛تصل إلى 70 ميجا هرتز بالحفر |
| الشقة | حسب الطلب: يجب أن تكون الشقة متعامدة مع المحور X في حدود ± 10 درجة |
| تشطيبات السطح | # 1000 (9 ش) ؛# 2000 (7 ش) ؛# 3000 (5u) ؛# 4000 (3u) (كذا) ؛مصقول (أكسيد السيريوم) & محفور Std |
| مغالاة | أساسي؛النغمة الثالثة (الثالثة) ؛النغمة الخامسة (الخامسة) |
| الكنتور (انكساري) | بلانو محدب: 0.5 انكساري ~ 10 انكساري ثنائي محدب: 10 انكساري ~ 15 انكساري |
قدرة المعالجة - رقائق
| قطر الدائرة | 3 بوصة (76.2 ملم) | 4 بوصة (100 مم) | 6 بوصة (150 مم) | 8 بوصة (200 ملم) |
| سماكة | 0.08 مم مين أب | 0.10 مم مين أب | 0.20 ملم الحد الأدنى | 0.35 مم دقيقة |
| شقة أساسية | 22 ملم | 32 ملم | 42.5 ملم | 57.5 ملم أو الشق |
| سوجهك | LTV (5 مم × 5 مم) | <1.5 ميكرومتر | TTV | <1.5 ~ 3 ميكرومتر |
| قوس | -30 <قوس <30 | اعوجاج | <40 ميكرومتر | |
| نوع السطح | سSP/ دSP | معايير الحافة | R = 0.2 مم أو بولنوز | |
| الجانب المصقول رع | <0.5nm أو حسب الطلب | معايير الجانب الخلفي |
عام هو 0.2-0.5 ميكرومتر أو حسب الطلب |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ:نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ:نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ:نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ:منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في كرتون مناسب مملوء بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ:بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة وتعاون طويل الأمد.المناقشة وجهاً لوجه هي ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
1. المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
2. بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
3. يرجى فتح عبوة الفراغ في غرفة نظيفة عندما يتم تطبيق المنتجات.
4. إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، يرجى التقاط صورة أو تسجيل فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
