8 بوصة ألفا كوارتز كريستال كوارتز رقاقة لفلتر SAW مرنان
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | BonTek |
| إصدار الشهادات: | ISO:9001 |
| رقم الموديل: | الكوارتز الكريستال الأحادي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | Negotiable |

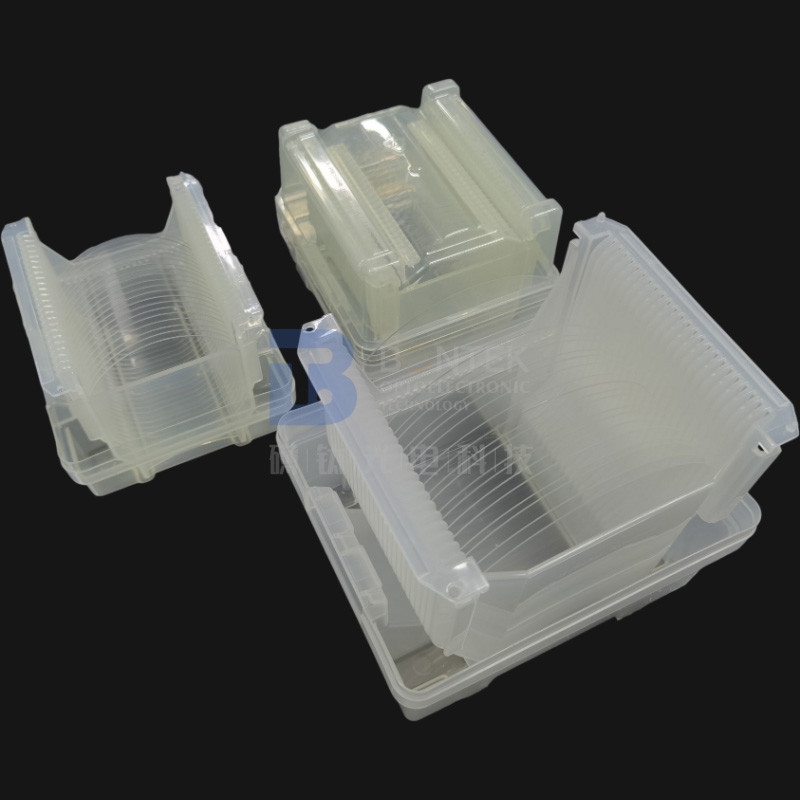

| تفاصيل التغليف: | كاسيت / جرة ، ضع في علبة مع رغوة البولي ايثيلين. |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | 100000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| مادة: | الكوارتز الكريستال الأحادي | قطر الدائرة: | 2 بوصة 3 بوصة 4 بوصة 6 بوصة 8 بوصة |
|---|---|---|---|
| توجيه: | X ، Y ، Z ، AT ، ST ، BT ، DT ، IT | سماكة: | 0.35 مم ، 0.5 مم ، 1 مم |
| سطح: | ضعف الجانب البولندية ، جانب واحد البولندية | يستخدم: | سطح الموجة الصوتية |
| رع: | <1 نانومتر | النظافة: | فئة 1000 |
| تسليط الضوء: | رقاقة كوارتز كريستال أحادية مقاس 8 بوصة,رقاقة كوارتز ألفا مرنان مرشح SAW,رقاقة كوارتز كريستال أحادية مقاس 1 مم |
||
منتوج وصف

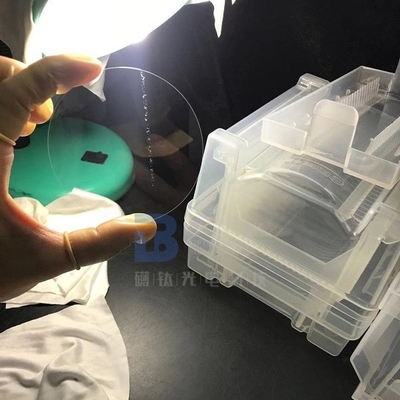

8 بوصة alpha quartz Single Crystal Quartz Wafer for SAW Filter Resonator
الخصائص الفيزيائية والكيميائيةالكوارتز الكريستال الأحاديمستقرة للغاية ، نقطة الانصهار 1750 ℃ ، الكثافة 2.65 × 10 ^ 3 كجم / م 3 ، صلابة موس هي 7. من الصعب الذوبان في الماء ، بقوة ميكانيكية كبيرة وخصائص ميكانيكية مستقرة.لا يتغير المعامل الكهروإجهادي لبلورة الكوارتز α (d33 = 2.1 × 10 ^ -12C / N) مع درجة الحرارة.
BonTekلديها خبرة هائلة في معالجة الكوارتز الكريستالي ولديها أيضًا إمكانية الوصول إلى قطع كوارتز ضخمة عالية الجودة قادرة على إنتاج رقاقات يصل قطرها إلى 8 بوصات.على وجه الخصوص ، يمكننا تلفيق جداكبيرونحيفتتوافق الرقاقات مع SEMI-std.3 "4" 6 "8" كلها متوفرة حسب المتطلبات ، ويمكننا تلميع إلى 0.1 مم لرقائق الكوارتز 4 بوصات.
| منتج | ويفر كريستال كوارتز أحادي | ||||
| توجيه | X ، Y ، Z ، AT ، ST ، BT ، CT ، ET ، DT ، GT ، NT ، FC ، SC ، IT ،إلخ. | ||||
| قطر الدائرة | 2 بوصة 50.8 ملم |
3 بوصة 76.2 ملم |
4 بوصة 100 ملم |
6 بوصة 150 ملم |
8 بوصات 200 ملم |
| تفاوت | ± 0.2 مم | ± 0.2 مم | ± 0.2 مم | ± 0.2 مم | ± 0.2 مم |
| سماكة تفاوت |
± 0.025 مم | ± 0.025 مم | ± 0.025 مم | ± 0.025 مم | ± 0.025 مم |
| بذرة | بدون بذور لأي قطع أو بالبذور |
بدون بذور لقطع Z. قطع أخرى بالبذور |
|||
| شقة أساسية | 16 ± 2 مم | 22 ± 2 مم | 32 ± 2 مم | 47.5 ± 2 مم 57.5 ± 2 مم |
57.5 ± 2 مم |
| الشق | - | - | - | 1 ~ 1.25 ملم 89 ~ 95 درجة |
1 ~ 1.25 ملم 89 ~ 95 درجة |
| م / د | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
| TTV | <1.5 ميكرومتر | <5 ميكرومتر | <5 ميكرومتر | <5 ميكرومتر | <5 ميكرومتر |
| PLTV | > 95٪ | > 95٪ | > 95٪ | > 95٪ | > 95٪ |
| اعوجاج | <9 ميكرون | <15 ميكرومتر | <30 ميكرومتر | <50 ميكرومتر | <70 ميكرومتر |
| قوس | <9 ميكرون | <15 ميكرومتر | <30 ميكرومتر | <40 ميكرومتر | <60 ميكرومتر |
| رع | <0.5 نانومتر | <1 نانومتر | <1 نانومتر | <1 نانومتر | <1 نانومتر |
| الكثافة (جم / سم3) | 2.65 | نقطة الانصهار (درجة مئوية) | 1750 |
| الموصلية الحرارية ، W / (mx K) (T = 25 ° C) | 10.7 (بالتوازي مع المحور Z) 6.2 (عمودي على المحور Z) |
توصيل حراري، W / (mx K) (T = 25 درجة مئوية) |
7.1 × 10-6 (بالتوازي مع المحور Z) 13.2 × 10-6 (عمودي على المحور Z) |
| صلابة (موس) | 7 | السعة الحرارية النوعية ، J / (kg x K) (T = 25 ° C) | 710 |
| السعة الحرارية النوعية ، J / (kg x K) (T = 25 ° C) | 4.34 (بالتوازي مع المحور Z) 4.27 (عمودي على المحور Z) |
معامل يونغ (E) ، GPa | 4.34 (بالتوازي مع المحور Z) 4.27 (عمودي على المحور Z) |
| معامل القص (G) ، GPa | 31.14 | معامل السائبة (K) ، GPa | 36.4 |
| الاستقرار الكيميائي | غير قابل للذوبان في الماء | معاملات المرونة | C11 = 87 C12 = 7 C44 = 58 C13 = 13 C14 = 18 C33 = 106 |
أسئلة وأجوبة:
- س: ما هي المنتجات التي تعمل عليها بشكل أساسي؟
أ: نحن ننظر إلى أنفسنا على أننا متخصصون في الويفر البيزو.نحن أول من عمل مع الكوارتز البلوري الأحادي في الصين منذ حوالي 30 عامًا.ثم نتقدم تدريجيًا في مجال LiNbO3 ، LiTaO3 ، زجاج الكوارتز ، LGS ، CTGS إلخ. خاصة ، إذا كنت تبحث عن مورد كوارتز بيزو ، فنحن الخيار النهائي!نقوم بالاستعانة بمصادر خارجية لملايين الفراغات الكوارتز كل عام لأننا نتقن قطع AT و SC و IT بدقة زاوية فائقة.
- س: هل يمكنك قبول تخصيص المنتج؟
أ: نعم بالطبع.يمكننا تصنيعها حسب طلبك.بالإضافة إلى ذلك ، نحن نتمتع بخبرة كبيرة في مجال رقائق البيزو بحيث يمكننا تقديم اقتراحات ذات صلة لك إذا لم تكن متأكدًا بنسبة 100٪ من اختيارك.الى جانب ذلك ، لدينا بعض رقائق القياسية في المخزون ، يرجى التحقق معنا.
- س: هل يمكنك تسليم البضائع عبر وكيل البريد السريع لدينا؟
أ: نعم ، نقترح عليك الذهاب مع وكيل البريد السريع الذي تعرفه كثيرًا (DHL ، FedEX ، UPS ، إلخ).يمكننا الشحن عبر حسابك.وبالطبع ، سنقوم بتعبئة المنتجات بأمان وبحجم مقبول لمساعدتك على توفير تكلفة الشحن.إذا كنت بحاجة إلينا لرعاية الشحن ، فهذه ليست مشكلة أيضًا.لدينا أيضًا خصم جيد مع شركات البريد السريع الدولية.
- س: كيف تضمن حصولنا على ما نريده بأمان؟
أ: منتجات الرقائق هشة ومكلفة في بعض الأحيان.آخر شيء ، بصفتنا الشركة المصنعة ، نريد أن نرى المنتجات التي نصنعها قد تعرضت للتلف أثناء البريد السريع.نتيجة لذلك ، سنقوم بتعبئة الرقائق بشكل مناسب ووضعها في علبة كرتون مناسبة مملوءة بإسفنجة عازلة.ومع ذلك ، فإن الحوادث لا مفر منها في بعض الأحيان.لذا ، يرجى اتباع"فحص القبول"الخطوات الموضحة في الرسومات أدناه.إذا حدث ما هو غير مرغوب فيه ، فسنقدم التجديد أو استرداد الأموال إذا اتبعت خطوات الفحص.
- س: هل يمكننا زيارة المصنع الخاص بك؟
أ: بالتأكيد.فحص المصنع مهم لشراء كمية كبيرة والتعاون طويل الأمد.المناقشة وجهاً لوجه هو ما نثق به في الغالب.خلال السنوات الماضية ، شهدت الأسماء الكبيرة حول العالم تقدمنا في بناء المصانع.في هذه الأيام ، بسبب جائحة Covid-19 ، لدينا أيضًا تجربة مؤتمرات الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش.لقد قمنا بتعبئتها بشكل مناسب ووصفها بأنها هشة.نحن نقدم من خلال شركات النقل السريع المحلية والدولية الممتازة لضمان جودة النقل.
- بعد استلام البضاعة ، يرجى التعامل بعناية والتحقق مما إذا كان الكرتون الخارجي في حالة جيدة.افتح الكرتون الخارجي بحذر وتحقق مما إذا كانت صناديق التعبئة في محاذاة أم لا.التقط صورة قبل إخراجها.
- يرجى فتح عبوة المكنسة الكهربائية في غرفة نظيفة عند تطبيق المنتجات.
- إذا تم العثور على المنتجات تالفة أثناء البريد السريع ، فيرجى التقاط صورة أو تسجيل مقطع فيديو على الفور.لا تقم بإخراج المنتجات التالفة من صندوق التغليف!اتصل بنا على الفور وسنحل المشكلة جيدًا.
