تحسين أنظمة الأجهزة الخاصة بك مع الوافرات الكريستالية الكوارتز الفردية لإنتاج أجهزة SAW و MEMS
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CSIMC |
| إصدار الشهادات: | ISO:9001 |
| رقم الموديل: | الكوارتز الكريستال الأحادي |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 5 قطع |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | كاسيت / جرة ، ضع في علبة مع رغوة البولي ايثيلين. |
| وقت التسليم: | 1-4 أسابيع |
| شروط الدفع: | T/T |
| القدرة على العرض: | 100000 قطعة / شهر |
|
معلومات تفصيلية |
|||
| المنتج: | الكوارتز الكريستال الأحادي | قطرها: | 3 بوصة، 4 بوصة |
|---|---|---|---|
| زاوية القطع: | X، Y، Z، AT، SC، ST | السماكة: | 0.35 مم، 0.5 مم، 1.0 مم |
| السطح: | تلميع جانب واحد ، تلميع مزدوج الجانب | التطبيق: | تطبيق MEMS و SAW |
| تضمين: | Ia، Ib، I، II، III | نمو: | النمو الحراري المائي |
| إبراز: | أجزاء الكوارتز الكريستالية المفردة,أنظمة الأجهزة وحدات الكريستال الواحد الكوارتز,وافيرات الكوارتز الكريستالية المفردة,Instrumentation Systems Single Crystal Quartz Wafers,SAW Single Crystal Quartz Wafers |
||
منتوج وصف

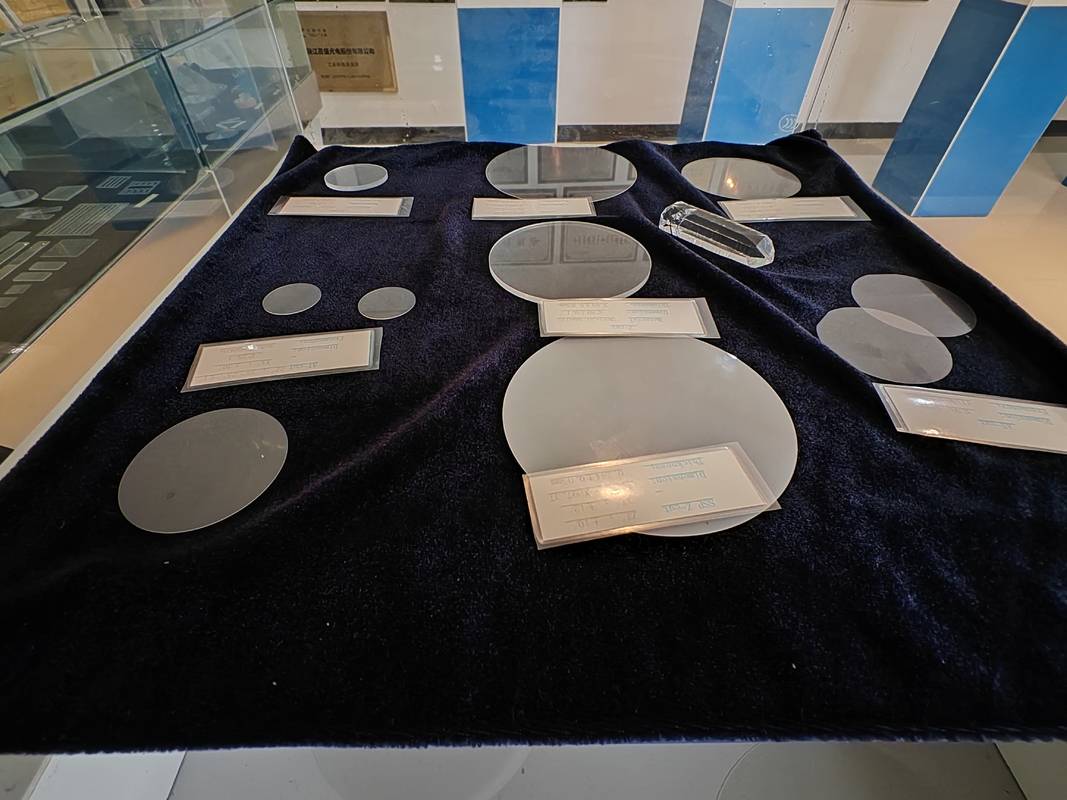

تحسين أنظمة الأجهزة الخاصة بك مع رقائق الكوارتز الكريستالية واحدة لإنتاج أجهزة SAW و MEMS
لدينا الوافر الكريستالي الكوارتز واحد، والخيار النهائي لتطبيقات الدقة التي تتطلب استقرار تردد لا مثيل لها والمقاومة الحرارية.رقائقنا تقدم خصائص بييزو كهربائية استثنائية، مما يجعلها لا غنى عنها في أجهزة التذبذب عالية الأداء والمرشحات وأجهزة الاستشعار.
لدينا وحدات الكريستال الكوارتز الوافر تظهر استقرار درجة حرارة ملحوظة، مع الحد الأدنى من الانحراف الترددي على نطاق درجة حرارة واسعة،ضمان الأداء المستمر والموثوق به في أكثر البيئات تطلباًعامل Q العالي وخصائص الخسارة المنخفضة تجعلها مثالية للتطبيقات عالية التردد، وتوفر دقة واستقرار لا مثيل لها.
صُنعت بدقة لتلبية أقصى التسامحات، توفر رقائقنا أسطحًا ناعمة للغاية وتوجهًا كريستاليًا ثابتًا، مما يضمن أداءً وموثوقية مثالية.رفع تكنولوجيا الخاص بك مع لدينا واحد الكريستال الكوارتز الوافر أمر الآن وتسخير دقة واستقرار تكنولوجيا الكريستال الكوارتز.
| خصائص مواد الكوارتز البلورية الواحدة | |
| النقاء | الجودة البصرية: 99.99% |
| هيكل الكريستال وبارامترات الشبكة |
مستطيل a= 4.914 Å c = 5.405 Å |
| طريقة النمو | طريقة الحرارة المائية |
| صلابة | 7.0 موث |
| الكثافة | 2.684 غرام/سم3 |
| نقطة الذوبان | 1610 درجة مئوية (نقطة انتقال المرحلة: 573.1 درجة مئوية) |
| الحرارة الخاصة | 0.18 كالوريا/غرام |
| الثابتة الحرارية | 1200 ملف / °C @ 300 °C |
| التوصيل الحراري | 0.0033 كال/سم/ °C |
| معامل التوسع الحراري (CTE) (x10^-6/ K) |
عمودي على محور Z: 13.71 متوازية مع محور Z: 7.48 |
| مؤشر الانكسار | 1.544 |
|
قيمة Q السرعة الصوتية، ثابت التردد SAW، BAW التوصيل الكهربائي، |
1.8 × 10^6، 2.4 × 10^6، 3.0 × 10^6 3160 (m/sec) 1661 (كيه هرتز/ملم) K2 (%) BAW: 0.65 SAW: 0.14 |
| إدماج | الدرجة الثانية |
| قطرها | 3 ′′ ((76.2 ملم) | 4 ′′ ((100 ملم) | 6 ′′ ((150 ملم) | 8 ′′ ((200 ملم) |
| سمك | 0.08ملم ميني أب | 0.10 ملم | 0.20ملم - أقصى | 0.35ملم |
| الشقة الرئيسية | 22ملم | 32ملم | 42.5ملم | 57.5 ملم أو حفرة |
| السطح | LTV (5mmx5mm) | < 1.5 ميكرومتر | TTV | < 1.5 ~ 3 ميكرومتر |
| اركبي | -30 |
حركة الدوران | <40μm | |
| نوع السطح | SSP / DSP | معايير الحافة | R=0.2mm أو Bullnose | |
| الجانب الملمع Ra | < 0.5nm أو حسب الطلب | المعايير الخلفية | 0.2-0.5μm أو حسب الطلب |
الأسئلة الشائعة:
- س: ما هي المنتجات التي تعملون عليها بشكل رئيسي؟
أ:نحن ننظر إلى أنفسنا كمختص في رقائق البيزو. نحن أول من يعمل مع الكوارتز الكريستالي الواحد في الصين قبل حوالي 30 عاما. ثم تدريجيا نحن خطوة في مجال LiNbO3، LiTaO3،زجاج الكوارتز، LGS، CTGS الخ. خصوصا، إذا كنت تبحث عن مزود الكوارتز القطعية، نحن الخيار النهائي!قطع SC و IT بدقة زاوية متفوقة.
- س: هل يمكنك قبول تخصيص المنتجات؟
أ:نعم بالطبع يمكننا تصنيعها حسب طلبك بالإضافة إلى ذلك، لدينا خبرة كبيرة في صناعة رقائق البيزو يمكننا أن نقدم لك اقتراحات ذات صلة إذا لم تكن متأكدا 100% من اختياركبالإضافة إلىلدينا بعض الفطائر القياسية في المخزون، يرجى التحقق معنا.
- س: هل يمكنك توصيل البضائع عن طريق وكيل النقل؟
أ:نعم، ونحن نقترح عليك أن تذهب مع وكيل الشحن الأكثر مألوفة مع (DHL، فيدكس، يو بي إس الخ). يمكننا شحن عبر حسابك. و، بالطبع،سنحزم المنتجات بأمان بحجم مقبول لمساعدتك على توفير تكلفة الشحنإذا كنت بحاجة لنا لرعاية الشحن، فإنه أيضا ليست مشكلة. لدينا أيضا خصم جيد مع شركات الشحن الدولية.
- س: كيف تضمن أن نحصل على ما نريده بأمان؟
أ:منتجات الشريحة هشة وغالباً مكلفة آخر شيء نريده كمصنعين هو أن المنتجات التي نصنعها قد تضررت أثناء التوصيلسنقوم بتعبئة الوافرات بشكل مناسب و نضعها في علبة مناسبة مليئة بالإسفنج العازلومع ذلك، الحوادث لا مفر منها في بعض الأحيان.تحقق من القبولالخطوات الموضحة في الرسومات أدناه. إذا حدث غير المرغوب فيه، وسوف إما إعادة تعبئة أو استرداد إذا اتبعت خطوات التحقق.
- س: هل يمكننا زيارة مصنعكم؟
أ:بالتأكيد ، فالتفتيش في المصنع مهم لشراء كميات كبيرة والتعاون على المدى الطويل المناقشة وجهاً لوجه هي ما نثق بهأسماء كبيرة حول العالم شهدت تقدمنا في بناء المصنعفي هذه الأيام ، بسبب وباء COVID-19 ، كان لدينا أيضًا تجربة المؤتمرات عبر الفيديو مع المشترين العالميين.
فحص القبول
- المنتج هش، لقد عبنته بشكل كاف وسميناه هش، ونحن ننقل من خلال شركات إكسبريس محلية ودولية ممتازة لضمان جودة النقل.
- بعد استلام البضائع، يرجى التعامل مع الحذر والتحقق مما إذا كانت الصندوق الخارجي في حالة جيدة. افتح الصندوق الخارجي بعناية وتحقق مما إذا كانت صناديق التعبئة في محاذاة.التقط صورة قبل أن تخرجهم.
- نعم
- الرجاء فتح عبوة الفراغ في غرفة نظيفة عندما يتم تطبيق المنتجات
- إذا تم العثور على المنتجات تالفة أثناء الشحن، يرجى التقاط صورة أو تسجيل فيديو على الفور. لا تأخذ المنتجات المتضررة من صندوق التعبئة والتغليف.اتصل بنا على الفور وسوف نحل المشكلة بشكل جيد.
